Назначение и область применения

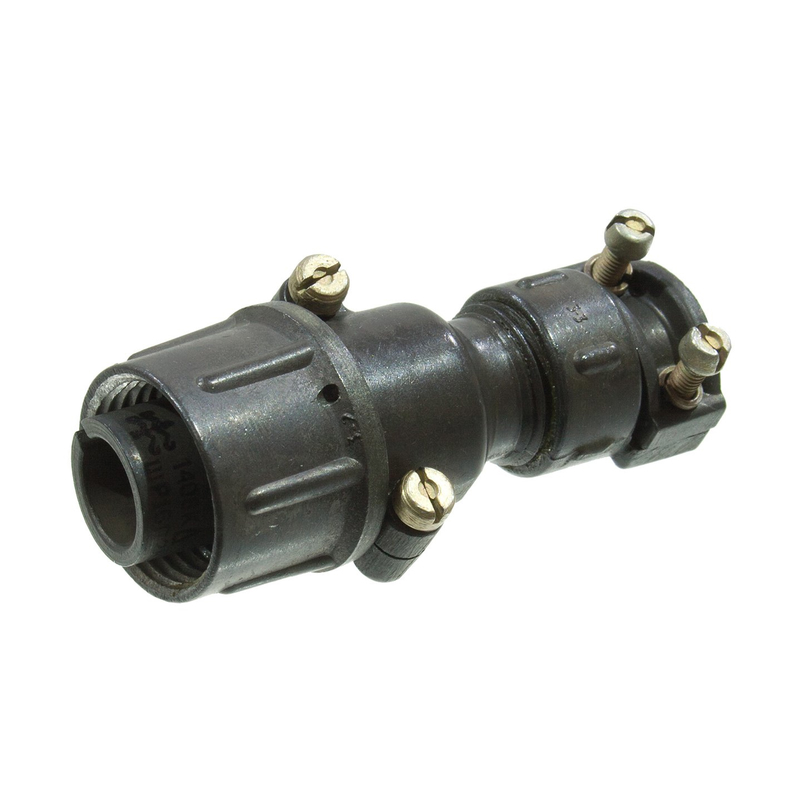

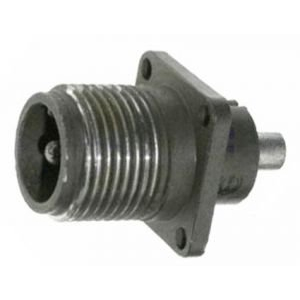

ШР16П1НГ3 — это кабельная вилка с прямым патрубком, входящая в серию цилиндрических низкочастотных соединителей общего назначения. Изделие предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц, что позволяет использовать его в широком спектре устройств — от промышленных блоков управления до измерительных и силовых модулей.

Конструкция допускает как внутреннее, так и наружное применение при условии обеспечения потребителем дополнительной защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата, включая эксплуатацию в неотапливаемых помещениях и на открытых площадках с соответствующей герметизацией мест соединения.

Технические характеристики

Соединитель оснащён одним контактом диаметром 3,5 мм с серебряным покрытием, обеспечивающим стабильное электрическое соединение и низкое переходное сопротивление. Рабочий ток достигает 50 А на контакт, а максимальное напряжение постоянного тока составляет 850 В. Сопротивление контакта не превышает 0,75 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Эксплуатационные параметры

• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия
• Синусоидальная вибрация: от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате
• Ударная стойкость: одиночный удар до 5000 метров на секунду в квадрате, многократный до 350 метров на секунду в квадрате
• Габаритные размеры: 62,7 на 29,5 на 25,5 мм

Сочленение с ответной частью выполняется резьбовым способом, что гарантирует надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Монтаж проводов осуществляется пайкой.

Конструктивные особенности и надёжность

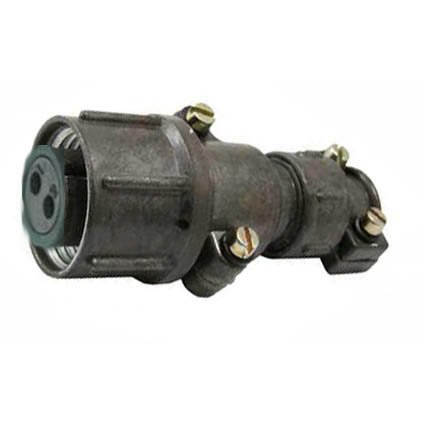

Прямой патрубок кабельной вилки упрощает подвод кабеля соосно с осью соединителя, что особенно удобно при компоновке аппаратуры с ограниченным пространством для монтажа. Резьбовая фиксация сочленения обеспечивает равномерное прилегание контактных поверхностей и стабильность электрических параметров в течение всего срока службы.

Срок хранения изделия составляет не менее 15 лет. Высокие показатели механической прочности и широкий температурный диапазон позволяют применять ШР16П1НГ3 в аппаратуре, эксплуатируемой в жёстких условиях — при значительных перепадах температур, вибрационных воздействиях и многократных ударных нагрузках. Серебряное покрытие контакта дополнительно снижает вероятность окисления и сохраняет низкое переходное сопротивление при длительном хранении и циклическом использовании.
