Назначение

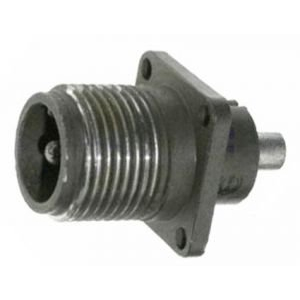

ШР16П1НГ3 — кабельная вилка низкочастотного цилиндрического соединителя общего назначения серии ШР16. Изделие предназначено для соединения и разъединения проводов, кабелей и блоков в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Применяется в электро- и радиоаппаратуре различного назначения.

Конструкция представляет собой разъём с прямым патрубком и гайкой для неэкранированного кабеля. Сочленение с ответной частью — резьбовое, поляризация — одношпоночная, что исключает неправильную стыковку.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР16П1НГ3 содержит полную информацию о конструкции изделия.

• ШР — тип соединителя (шкафной/приборный разъём цилиндрический).
• 16 — размер корпуса.
• П — прямой патрубок для подвода кабеля.
• 1 — число контактов.
• Н — гайка для неэкранированного кабеля.
• Г — вилка (вилочная часть соединителя).
• 3 — контакт диаметром 3,5 миллиметра.
• Н — никелевое покрытие контактов.

Таким образом, изделие имеет один силовой контакт увеличенного диаметра и рассчитано на подключение неэкранированного кабеля с фиксацией гайкой.

Технические характеристики

Соединитель оснащён одним контактом диаметром 3,5 миллиметра. Максимальная токовая нагрузка на контакт и общая токовая нагрузка составляют по 50 ампер. Сопротивление контакта — не более 1,5 миллиома. Амплитудное напряжение — до 850 вольт. Сопротивление изоляции — не менее 5000 мегаом. Климатическое исполнение УХЛ, диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия. Покрытие контактов — никель; вариант с серебряным покрытием возможен.

Надёжность и условия эксплуатации

Ресурс изделия подтверждён следующими показателями:

• выдерживает 500 циклов сочленения-расчленения;
• наработка — 1000 часов;
• устойчивость к вибрации в диапазоне от 1 до 5000 герц с ускорением до 30 g;
• устойчивость к ударам с ускорением до 500 g.

Такие параметры делают вилку пригодной для работы в составе аппаратуры, подвергающейся интенсивным механическим воздействиям.

Применение и приёмочные данные

ШР16П1НГ3 применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока, а также для соединения кабелей и блоков. Резьбовое сочленение обеспечивает надёжный механический контакт и устойчивость к самоотвинчиванию при вибрации.

Вилка имеет приёмку «5» и год выпуска 1994. Артикул изделия — 41126, категория — ШР16. Производитель в данных о товаре не указан.
