Назначение и область применения

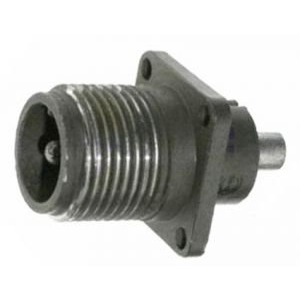

ШР16П1ЭШ3Н представляет собой цилиндрический электрический соединитель типа ШР в исполнении вилка блочная приборная часть. Изделие предназначено для монтажа в панели или корпусе радио-, электро- и контрольно-измерительной аппаратуры общепромышленного назначения. Соединитель применяется в стационарных и подвижных электротехнических комплексах, где требуется коммутация цепей питания, силовых и низкочастотных сигналов постоянного и переменного тока.

Вилка блочного исполнения устанавливается в панели прибора и сопрягается с кабельной частью разъёма — ответной розеткой или кабельным вводом серии ШР. Такое конструктивное решение обеспечивает удобный доступ к линиям связи при обслуживании оборудования и позволяет выполнять быстрое отсоединение кабельной сборки от прибора без демонтажа внутреннего монтажа.

Изделие ориентировано на работу в составе радиоэлектронной аппаратуры, измерительных комплексов, устройств промышленной автоматики и другого оборудования, где важны надёжный электрический контакт и экранирование линии передачи сигнала или питания.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР16П1ЭШ3Н содержит указание на тип и основные конструктивные параметры соединителя:

• ШР — тип соединителя: низкочастотный цилиндрический разъём;
• 16 — условный размер корпуса, определяющий габаритный ряд изделия;
• П — конструктивное исполнение: приборная часть без патрубка, предназначенная для монтажа в панели или корпусе прибора;
• 1 — количество контактов: один штыревой контакт;
• Э — исполнение для экранированного кабеля, экран-оплётка присоединяется через экранирующую гайку;
• Ш3 — сочетание контактов: один контакт диаметром около 3,5 мм;
• Н — климатическое исполнение или вариант конструкции, без прямого отношения к герметизации.

Одноконтактное исполнение с штыревым контактом диаметром порядка 3,5 мм рассчитано на передачу значительных токов, что позволяет использовать разъём в силовых цепях питания аппаратуры. Экранирующая гайка обеспечивает присоединение оплётки кабеля и экранирование линии, снижая влияние внешних электромагнитных помех.

Электрические и механические характеристики

Соединитель рассчитан на номинальный ток до 50 А на один контакт в зависимости от условий эксплуатации и системы охлаждения. Максимальное напряжение составляет до 850 В амплитудного значения в цепях постоянного и переменного тока с частотой до 3 МГц. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Изделие сохраняет работоспособность в диапазоне температур примерно от минус 60 до плюс 60 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия. Соединитель рассчитан на воздействие синусоидальной вибрации до порядка 300 метров в секунду в квадрате (30 g) и механических ударов до 350–500 метров в секунду в квадрате в зависимости от условий испытаний. Указанные характеристики подтверждают пригодность разъёма для применения в аппаратуре, работающей в условиях механических нагрузок и перепадов температур.

Применение в системах коммутации

Блочная вилка ШР16П1ЭШ3Н используется в качестве приборной части разъёма при построении линий питания и сигнальных цепей. Одноконтактная схема с контактом диаметром около 3,5 мм ориентирована на подключение мощных цепей, где требуется минимальное переходное сопротивление и высокая надёжность соединения. Экранированное исполнение позволяет применять разъём в линиях, чувствительных к помехам, в том числе при передаче низкочастотных сигналов и напряжений питания.

Монтаж изделия осуществляется непосредственно в панель прибора или в стенку корпуса оборудования. Благодаря блочной конструкции без патрубка разъём занимает ограниченное монтажное пространство и обеспечивает удобный вывод контакта на внутренний монтаж аппаратуры. Кабельная часть присоединяется с внешней стороны, что упрощает замену кабельной сборки и обслуживание оборудования в процессе эксплуатации.
