Назначение и область применения

Вилка блочная ШР16П1ЭШ3Н с приёмкой «5» представляет собой электрический соединитель, предназначенный для коммутации цепей переменного и постоянного тока. Изделие относится к серии разъёмов ШР16 и рассчитано на работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Приёмка «5» подтверждает соответствие изделия установленным требованиям к качеству и надёжности, что позволяет применять его в составе ответственного оборудования.

Соединитель используется в приборостроении, радиоэлектронной аппаратуре, блоках питания, измерительных комплексах и промышленных системах автоматизации. Блочное исполнение предполагает монтаж вилки на панель, корпус прибора или шасси, что обеспечивает удобное и надёжное подключение ответной кабельной части.

Конструктивные особенности

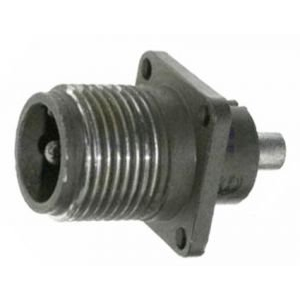

Разъём выполнен в блочном (приборном) исполнении и может не иметь патрубка для кабельного ввода, что характерно для модификаций, предназначенных для стационарной установки на аппаратуре. Конструкция обеспечивает механическую прочность соединения и защиту контакта от внешних воздействий.

• Тип соединителя: ШР16П1ЭШ3Н
• Количество контактов: 1
• Диаметр контакта: 3,5 мм
• Покрытие контакта: никель (обозначается буквой «Н»)
• Исполнение: блочное, без патрубка
• Артикул: 8901

Никелевое покрытие контакта повышает стойкость к коррозии и механическому износу, а также обеспечивает стабильное переходное сопротивление при многократных сочленениях. Конструкция вилки рассчитана на длительную эксплуатацию в составе стационарного оборудования.

Электрические параметры и условия эксплуатации

Вилка блочная ШР16П1ЭШ3Н предназначена для работы в электрических цепях переменного и постоянного тока. Допустимое рабочее напряжение составляет до 850 В по амплитудному значению, рабочая частота — до 3 МГц. Такие параметры позволяют использовать соединитель в низкочастотных и высокочастотных цепях различного назначения, включая сигнальные и силовые линии.

Температурный диапазон

Изделие с никелевым покрытием контактов сохраняет работоспособность в расширенном температурном интервале по сравнению с исполнениями, имеющими серебряное покрытие. Для модификации с индексом «Н» верхний предел рабочей температуры составляет +120°C. Нижний предел рабочей температуры соответствует общим требованиям серии ШР16 и составляет -60°C. Таким образом, вилка может применяться в аппаратуре, эксплуатируемой в условиях значительных перепадов температуры и в промышленных помещениях с повышенным тепловыделением.

Монтаж и совместимость

Блочная вилка устанавливается на панели или корпусе оборудования и фиксируется штатным крепежом. Соединитель предназначен для сочленения с ответной частью серии ШР16, имеющей один контакт соответствующего диаметра. Применение стандартизированной геометрии контакта и присоединительных размеров обеспечивает совместимость с кабельными розетками серии ШР16 и аналогичными изделиями, выпускаемыми по единой конструкторской документации.

Приёмка «5» означает, что изделие прошло контроль качества по установленной категории и может использоваться в составе аппаратуры, к которой предъявляются повышенные требования по надёжности. При монтаже и эксплуатации следует учитывать предельные электрические и температурные характеристики, указанные для данной модификации, а также обеспечивать отсутствие механических нагрузок на контактный узел сверх допустимых значений.
