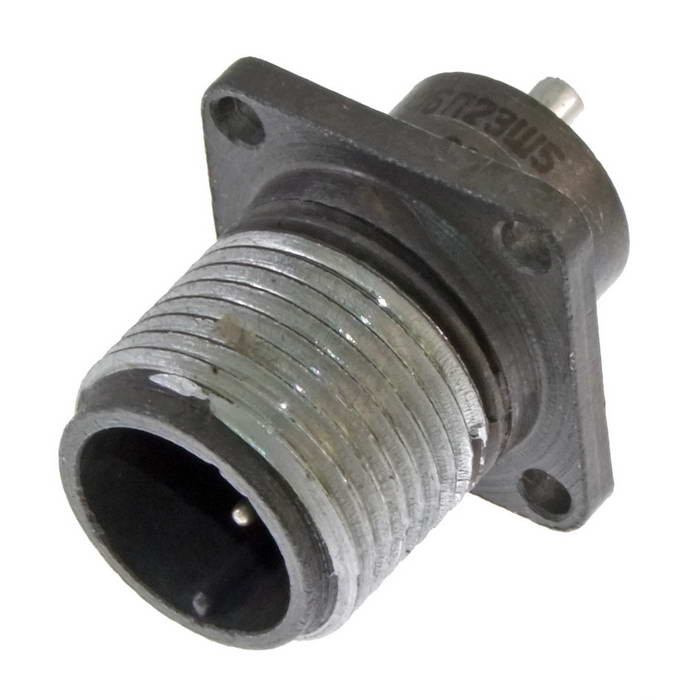

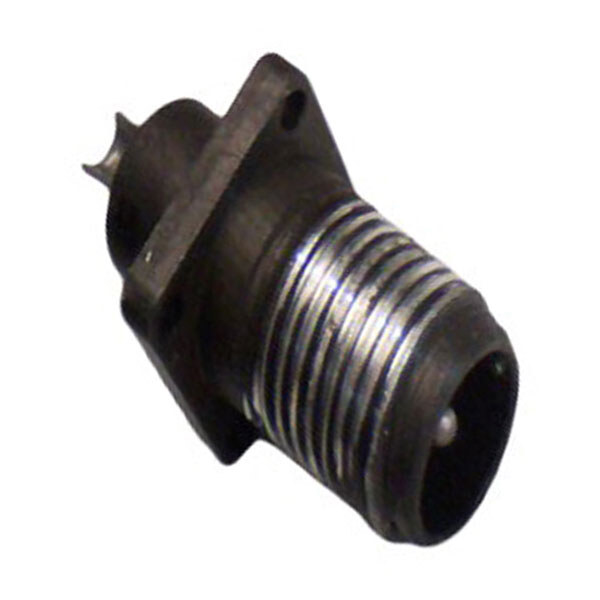

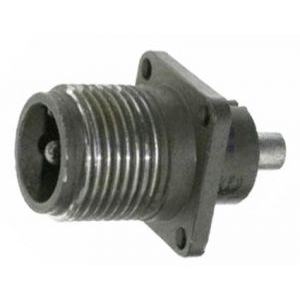

Назначение соединителя ШР16П1ЭШ3Н ВИЛКИ «5»

ШР16П1ЭШ3Н «ВИЛКИ “5”» представляет собой типовой цилиндрический электрический соединитель вилочной части серии ШР с условным размером корпуса 16. Изделие предназначено для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры, а также в промышленных устройствах общего назначения, где требуется надёжное разъёмное соединение силовых цепей постоянного тока с напряжением до 850 В и токовой нагрузкой до 50 А на контакт.

Соединитель рассчитан на коммутацию одного силового контакта с диаметром подключаемой жилы около 3,5 мм. Конструкция вилки предусматривает работу с экранированным кабелем: экранирующая оплётка или броня подключается непосредственно к металлическому корпусу изделия, что обеспечивает непрерывность экранирования вдоль линии соединения и снижает влияние внешних электромагнитных помех.

Конструктивные особенности и подтверждённые характеристики

Обозначение ШР16П1ЭШ3Н раскрывает ключевые параметры исполнения. Литера «ШР» указывает на принадлежность к соединителям широкого применения круглой формы. Цифра «16» определяет условный размер корпуса. Индекс «П» означает исполнение без патрубка — корпус выполнен с фланцем или адаптирован для поверхностного монтажа. Цифра «1» обозначает количество контактов. Буква «Э» подтверждает конструкцию для экранированного кабеля, а сочетание «Ш3Н» указывает на модификацию с никелевым покрытием контактов, где конечная литера «Н» фиксирует именно этот тип покрытия.

Корпус вилки негерметичный и не имеет патрубка. Сочленение с ответной розеткой осуществляется резьбовым или быстросъёмным способом. Монтаж контакта производится пайкой либо опрессовкой. Контактное сопротивление в зависимости от конкретного исполнения находится в диапазоне от 0,75 до 1,5 мОм, для модификации Ш3Н верхняя граница принимается равной 1,5 мОм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Электрические и эксплуатационные параметры

• Количество контактов — 1 силовой контакт.
• Диаметр подключаемой жилы — около 3,5 мм.
• Максимальный рабочий ток на контакт — до 50 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Сопротивление контакта — до 0,75–1,5 мОм, для Ш3Н обычно до 1,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Количество допустимых сочленений–расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов в нормальных условиях.
• Сохраняемость — не менее 15 лет при хранении и эксплуатации.

Применение и условия эксплуатации

Климатическое исполнение соединителя соответствует категории УХЛ, что допускает применение как внутри помещений, так и вне их при условии соблюдения защиты от прямого воздействия пыли и влаги. Поскольку корпус негерметичный, при наружной установке рекомендуется размещение изделия в защитных кожухах, шкафах или иных конструкциях, исключающих попадание осадков и конденсата на контактные поверхности.

Изделие востребовано в силовых цепях промышленного оборудования, измерительных стендах, источниках питания, распределительных устройствах и радиоэлектронной аппаратуре, где требуется одноконтактное разъёмное соединение с высокой токовой нагрузкой. Благодаря никелевому покрытию контактов обеспечивается стабильное переходное сопротивление и достаточная стойкость к окислению при длительной эксплуатации. Приёмка изделия соответствует категории «5», что подтверждает проведение приёмо-сдаточных испытаний согласно установленным требованиям.

Артикул изделия — 8902. Соединитель относится к категории ШР16 и совместим с ответными частями соответствующего конструктивного ряда с условным размером 16.
