Назначение и область применения

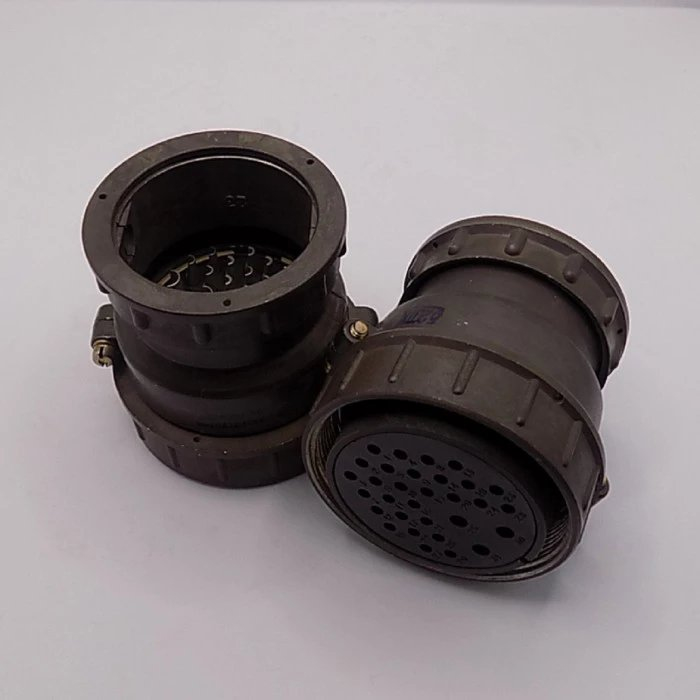

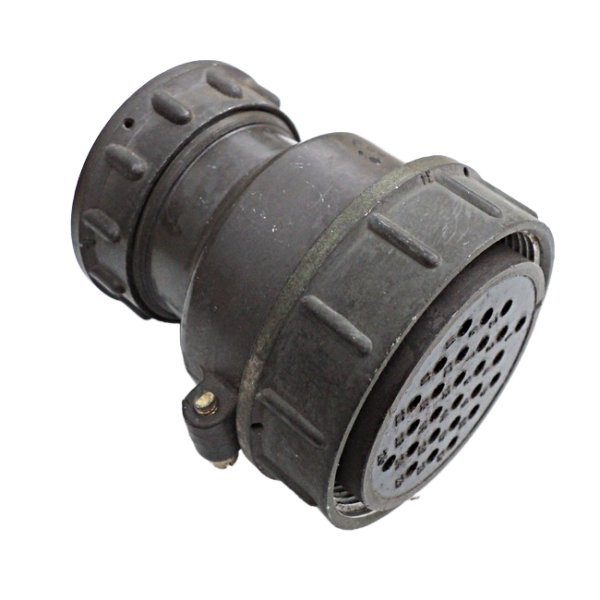

Кабельная розетка ШР16П1ЭШ3Н (артикул 8904) представляет собой электрический соединитель, предназначенный для коммутации цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Изделие относится к серии ШР16 и применяется для организации разъёмных соединений кабельных линий с возможностью многократного сочленения и расчленения без потери эксплуатационных характеристик.

Конструкция розетки допускает использование как внутри помещений, так и вне их при условии обеспечения дополнительной защиты от прямого воздействия пыли и влаги, поскольку исполнение корпуса является негерметичным и соответствует климатическому исполнению УХЛ. Соединитель рассчитан на работу в составе стационарных и подвижных установок, где требуется надёжная передача электрического сигнала или силового питания через одиночный контакт.

Конструктивные особенности и технические характеристики

Розетка ШР16П1ЭШ3Н выполнена в кабельном исполнении с прямым патрубком, о чём свидетельствует буква «П» в обозначении. Патрубок оснащён гайкой, предназначенной для фиксации неэкранированного кабеля — это соответствует индексу «Н» в маркировке. Условный размер корпуса составляет 16, что определяет габаритную совместимость с ответными частями серии ШР16.

Изделие оснащено одним контактом диаметром 3,5 мм. Контактная поверхность имеет никелевое покрытие, которое обеспечивает стабильное переходное сопротивление и защищает контактную пару от коррозии в процессе хранения и эксплуатации. Сопротивление контакта не превышает 0,75 мОм, что гарантирует минимальные потери в точке соединения.

Ключевые электрические и климатические параметры розетки:

• максимальная токовая нагрузка на одиночный контакт — до 50 А;
• амплитудное значение рабочего напряжения цепи — до 850 В;
• диапазон рабочих температур — от минус 60 °C до плюс 120 °C;
• климатическое исполнение — УХЛ;
• тип соединителя — негерметичный.

Совместимость и монтаж

Соединители серии ШР обладают взаимосочленяемостью с разъёмами других типов, в том числе 2РТ-А, 2РТТ и ШРГ. Это расширяет возможности по замене комплектующих и позволяет использовать розетку ШР16П1ЭШ3Н в уже существующих схемах без изменения конструкции ответных частей. При подборе кабеля следует учитывать, что патрубок рассчитан на установку неэкранированного провода, а фиксация осуществляется при помощи накидной гайки.

Монтаж розетки выполняется путём разделки кабеля, подключения токопроводящей жилы к контактному узлу и последующей затяжки гайки патрубка. Перед установкой необходимо убедиться в соответствии диаметра кабеля посадочному месту патрубка и отсутствии механических повреждений изоляторов. Для обеспечения долговременной стабильной работы соединения рекомендуется периодически проверять затяжку резьбовых соединений и состояние контактной поверхности.

Условия эксплуатации и хранения

Изделие предназначено для эксплуатации в условиях умеренного и холодного климата согласно исполнению УХЛ. Допускается работа при температурах от минус 60 °C до плюс 120 °C, что делает розетку пригодной для применения как в отапливаемых помещениях, так и в неотапливаемых технических отсеках с учётом защиты от осадков и конденсата. При хранении рекомендуется исключать длительное воздействие агрессивных сред, прямых солнечных лучей и повышенной влажности.

Благодаря никелевому покрытию контактов розетка сохраняет стабильные электрические параметры даже после длительного хранения без сочленения. Однако перед вводом в эксплуатацию после длительного перерыва целесообразно провести визуальный осмотр контактной группы и при необходимости очистить рабочие поверхности сухой безворсовой салфеткой.
