Назначение

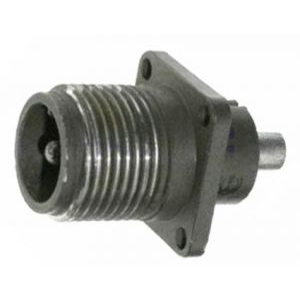

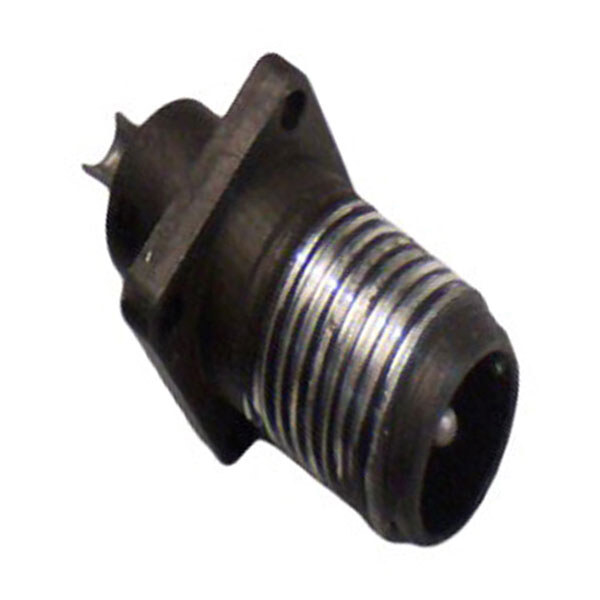

ШР16П1ЭШ3Н «5» — это кабельная розетка цилиндрического низкочастотного соединителя типа ШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для коммутации силовых и сигнальных линий в составе радиоэлектронного оборудования, испытательных стендов, промышленных установок и аппаратуры, требующей разъёмного соединения с высокой токовой нагрузкой и надёжной фиксацией.

Кабельная часть с прямым патрубком обеспечивает удобный монтаж на конце кабеля, а резьбовое сочленение гарантирует стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях. Розетка рассчитана на эксплуатацию в составе цепей, где требуется соединение одного силового проводника значительного сечения.

Расшифровка обозначения

Маркировка ШР16П1ЭШ3Н раскрывает конструктивные особенности изделия:

• ШР — тип соединителя, негерметичное исполнение;
• 16 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком для кабельной части;
• 1 — количество контактов, один контакт;
• ЭШ — особенности конструкции, кабельная розетка;
• 3 — диаметр контакта 3,5 мм;
• Н — покрытие контактов никелем.

Приёмка «5» в обозначении указывает на категорию контроля качества и приёмо-сдаточных испытаний, принятую для данного изделия.

Технические характеристики

Соединитель рассчитан на работу с максимальной токовой нагрузкой до 50 А на контакт и общую. Сопротивление контакта не превышает 0,75 мОм, что обеспечивает минимальные потери в месте сочленения и стабильность параметров при длительной эксплуатации.

Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение токоведущих цепей от корпуса и отсутствие токов утечки в пределах рабочих напряжений. Ресурс сочленений-расчленений достигает 500 циклов, наработка — минимум 1000 часов.

Рабочий диапазон температур — от минус 60 до плюс 60 °C. Климатическое исполнение УХЛ допускает применение изделия в условиях умеренного и холодного климата, в том числе в неотапливаемых помещениях и под навесом.

Условия эксплуатации и конструктивные особенности

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Устойчивость к механическим ударам составляет до 5000 м/с² (500 g) для одиночных воздействий и 350 м/с² для многократных, что позволяет использовать розетку в аппаратуре, подверженной значительным динамическим нагрузкам.

Поляризация корпусов — одношпоночная, исключающая неправильное соединение контактов. Сочленение — резьбовое, обеспечивающее плотное прилегание контактных поверхностей и защиту от ослабления соединения при вибрации.

Применение

ШР16П1ЭШ3Н «5» применяется в силовых цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В. Изделие востребовано в промышленной электронике, измерительном оборудовании, источниках питания, лабораторных установках и аппаратуре специального назначения, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям.

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от окисления, что способствует сохранению параметров на протяжении всего срока службы. Артикул изделия — 8900.
