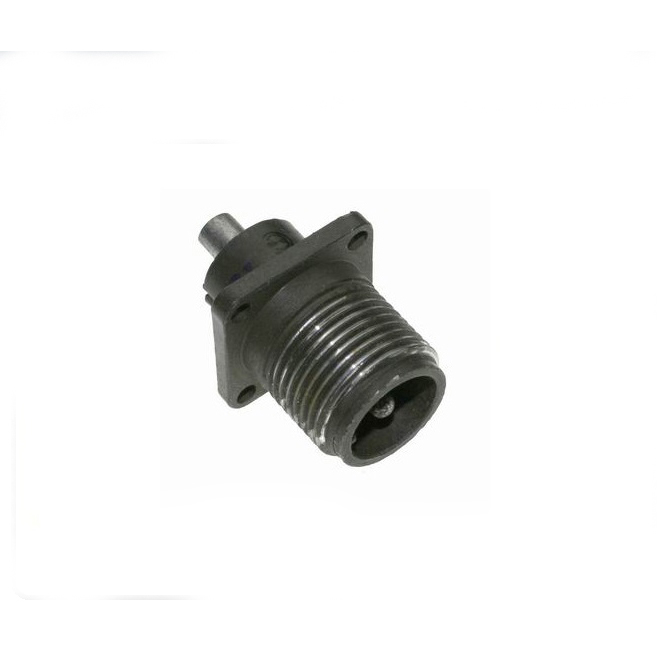

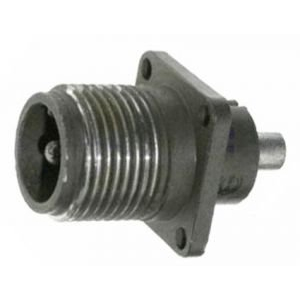

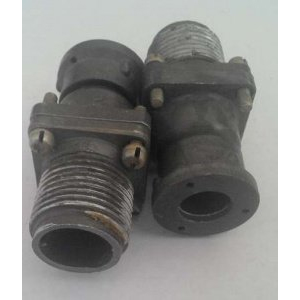

ШР16П1ЭШ3 ВИЛКИ БЛОЧНЫЕ

Цена:

400 ₽

Технические характеристики

ШР16П1ЭШ3 вилка блочная

ШР16П1ЭШ3 — это блочный соединитель, вилка, используемый в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Общие сведения :

Соединение осуществляется посредством резьбы.
Контакты покрыты серебром или никелем.
Монтаж производится методом пайки, предназначен для экранированных или неэкранированных кабелей.
Соединители состоят из вилки и розетки, которые могут быть блочными (приборными) или кабельными.
Блочная часть производится без патрубка, с прямым или угловым патрубком, а кабельная — с прямым или угловым патрубком.
Поляризация корпусов — одношпоночная.
Климатическое исполнение — УХЛ.

Расшифровка условного обозначения ШР16П1ЭШ3 :

ШР — тип соединителя.
16 — условный размер корпуса.
П — конструктивное исполнение приборной части (без патрубка).
1 — количество контактов.
Э — для экранированного кабеля.
Ш — вилка.
3 — обозначение сочетания контактов (один контакт ? 3,5 мм).

Технические характеристики :

Сопротивление контакта — не более 0,75 мОм.
Максимальная токовая нагрузка на одиночный контакт — 50А.
Общая максимальная токовая нагрузка — 50А.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Количество сочленений-расчленений — 500.
Минимальная наработка — 1000 часов.
Диапазон частот синусоидальной вибрации — 1-5000 Гц.
Ускорение синусоидальной вибрации — 300 м/с2 / 30 g.
Ускорение механического удара одиночного действия — 5000 м/с2 / 500 g.
Ускорение механического удара многократного действия — 350 м/с2 / 35 g.
Атмосферное пониженное давление — 1,3*10-4 Па / 1,3*10-6 мм рт.ст.
Повышенная рабочая температура среды — +60 °C.
Пониженная рабочая температура среды — -60 °C.

Ответной частью для вилки приборной ШР16П1ЭШ3 являются кабельные розетки : ШР16П1НШ3, ШР16П1НШ3Н, ШР16П1ЭШ3, ШР16П1ЭШ3Н, ШР16У1НШ3, ШР16У1ЭШ3, 2РТ16П1НШ3-А, 2РТ16П1ЭШ3-А, 2РТ16У1НШ3-А, 2РТ16У1ЭШ3-А, 2РТТ16КПН1Г2В, 2РТТ16КПЭ1Г2В, 2РТТ16КУН1Г2В, 2РТТ16КУЭ1Г2В.

Аналогами для вилки приборной ШР16П1ЭШ3 являются : вилка приборная ШР16П1ЭШ3Н, вилка приборная ШРГ16П1ЭШ3, вилка приборная 2РТ16П1ЭШ3-А, вилка приборная 2РТТ16Б1Ш2В.

Описание

Назначение и область применения

ШР16П1ЭШ3 представляет собой блочный соединитель вилочного типа, предназначенный для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию в диапазоне частот до 3 МГц при рабочем напряжении до 850 В. Соединитель применяется для коммутации экранированных и неэкранированных кабелей в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи.

Блочная конструкция вилки предполагает монтаж непосредственно на корпус прибора или панель оборудования. Соединение ответных частей осуществляется резьбовым способом, что обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Климатическое исполнение УХЛ допускает использование соединителя в условиях умеренного и холодного климата.

Конструктивные особенности

Корпус соединителя имеет условный размер 16. Приборная часть выполнена в конструктивном исполнении П — без патрубка, что упрощает монтаж на плоские поверхности и обеспечивает компактное размещение внутри аппаратуры. Поляризация корпуса одношпоночная, исключающая неправильное сочленение с ответной розеткой.

Контакты соединителя покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Монтаж контактов производится методом пайки. Количество контактов — один, с диаметром контакта 3,5 мм. Обозначение Э указывает на предназначение для экранированного кабеля, буква Ш определяет тип части — вилка.

Технические характеристики

Сопротивление контакта — не более 0,75 мОм
Максимальная токовая нагрузка на одиночный контакт — 50 А
Общая максимальная токовая нагрузка — 50 А
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм
Количество сочленений-расчленений — 500
Минимальная наработка — 1000 часов
Диапазон частот синусоидальной вибрации — 1–5000 Гц
Ускорение синусоидальной вибрации — 300 м/с² (30 g)
Ускорение механического удара одиночного действия — 5000 м/с² (500 g)
Ускорение механического удара многократного действия — 350 м/с² (35 g)
Атмосферное пониженное давление — 1,3 на 10 в минус четвёртой степени Па
Повышенная рабочая температура среды — плюс 60 градусов Цельсия
Пониженная рабочая температура среды — минус 60 градусов Цельсия

Совместимость и аналоги

Ответными частями для вилки приборной ШР16П1ЭШ3 являются кабельные розетки следующих обозначений: ШР16П1НШ3, ШР16П1НШ3Н, ШР16П1ЭШ3, ШР16П1ЭШ3Н, ШР16У1НШ3, ШР16У1ЭШ3, 2РТ16П1НШ3-А, 2РТ16П1ЭШ3-А, 2РТ16У1НШ3-А, 2РТ16У1ЭШ3-А, 2РТТ16КПН1Г2В, 2РТТ16КПЭ1Г2В, 2РТТ16КУН1Г2В, 2РТТ16КУЭ1Г2В.

В качестве аналогов рассматриваемой вилки могут применяться: вилка приборная ШР16П1ЭШ3Н, вилка приборная ШРГ16П1ЭШ3, вилка приборная 2РТ16П1ЭШ3-А, вилка приборная 2РТТ16Б1Ш2В.

Соединитель ШР16П1ЭШ3 сочетает высокую токовую нагрузку, широкий температурный диапазон и устойчивость к механическим воздействиям, что делает его пригодным для ответственных применений в аппаратуре промышленного и специального назначения.
