Назначение соединителя ШР16П1ЭШ3

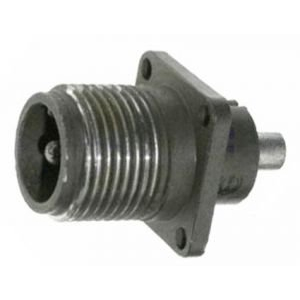

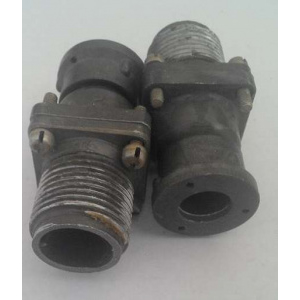

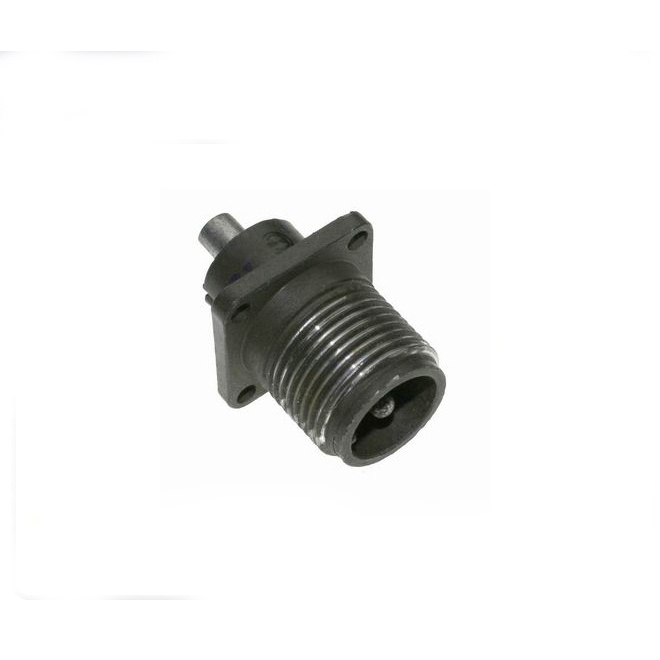

Соединитель ШР16П1ЭШ3 (артикул 51083) представляет собой цилиндрический низкочастотный разъем вилочного типа, предназначенный для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию при частотах до 3 МГц, что обеспечивает его применимость в широком спектре электронной аппаратуры и промышленного оборудования. Изделие относится к категории ШР16 и применяется для создания разъемных контактных соединений, требующих стабильности электрических параметров и механической надежности в процессе многократных сочленений и расчленений.

Разъем используется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем управления и коммутации, а также в блоках питания и преобразовательной технике. Конструкция вилки предусматривает ответную часть — розетку соответствующего типономинала, что позволяет формировать полноценное разъемное соединение в кабельных и приборных трактах.

Ключевые технические особенности

Соединитель ШР16П1ЭШ3 обладает набором подтвержденных характеристик, определяющих его рабочие свойства и область применения:

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях, что гарантирует минимальные токи утечки и высокую электрическую прочность изоляционных элементов.
• Тип сочленения — резьбовое, обеспечивающее плотное и виброустойчивое соединение ответных частей, исключающее самопроизвольное разъединение при механических воздействиях.
• Поляризация — одношпоночная, предотвращающая неправильное подключение и защищающая контакты от повреждения при ошибочной ориентации.
• Покрытие контактов — серебро и никель, улучшающее проводимость, снижающее переходное сопротивление и защищающее поверхности от окисления и коррозии.
• Метод монтажа — пайка, позволяющая формировать надежное неразъемное соединение с токопроводящими жилами кабеля.
• Хвостовики контактов рассчитаны на подсоединение проводов сечением до 13 квадратных миллиметров, при этом допускается не более трёх припаек на один контакт.

Электрические и монтажные параметры

Частотный диапазон до 3 МГц определяет принадлежность соединителя к низкочастотным устройствам. Работа в цепях постоянного и переменного тока не накладывает ограничений на полярность подключения при условии корректной распайки выводов и соблюдения схемы соединений. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, а никелевый подслой формирует барьер, замедляющий диффузию основного металла и повышающий износостойкость контактных поверхностей.

Пайка как метод монтажа требует соблюдения температурных режимов и времени нагрева, чтобы исключить повреждение изоляторов и деформацию хвостовиков. Допустимое количество перепаек — не более трёх на каждый контакт — связано с необходимостью сохранения механической прочности и электрических характеристик зоны пайки.

Применение и эксплуатационные условия

Соединители ШР16П1ЭШ3 находят применение в оборудовании, где требуется надежное и стабильное электрическое соединение с возможностью многократного размыкания цепи. Изделия устанавливаются в блоках промышленной автоматики, контрольно-измерительных приборах, лабораторных установках и системах электропитания. Резьбовое сочленение обеспечивает сохранение контакта при вибрациях и ударных нагрузках, характерных для производственных условий.

Одношпоночная поляризация упрощает процесс сборки и снижает вероятность ошибки персонала при подключении. Хвостовики контактов, рассчитанные на провода сечением до 13 квадратных миллиметров, позволяют коммутировать цепи с достаточно высокими токовыми нагрузками без перегрева в месте соединения, при условии корректного выбора сечения кабеля и соблюдения ограничений по количеству припаек.

Год выпуска данного исполнения — 2015. Устройство сохраняет заявленные электрические и механические характеристики при эксплуатации в нормальных климатических условиях, к которым относится отсутствие агрессивных сред, конденсата и экстремальных температур. Для использования вне указанных условий требуется дополнительная оценка пригодности изделия с учетом особенностей конкретной системы.
