Назначение и область применения

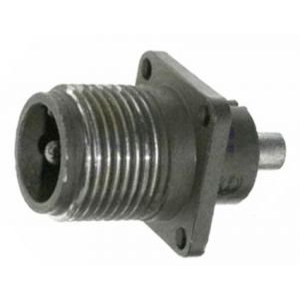

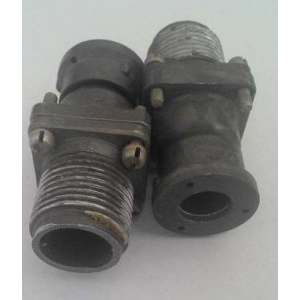

ШР16П1ЭШ3 — приборная (блочная) цилиндрическая вилка из серии низкочастотных соединителей типа ШР, предназначенная для монтажа в электро- и радиоаппаратуре. Соединитель применяется для соединения и разъединения электрических цепей между проводами, кабелями, блоками и узлами в радиоэлектронной и радиотехнической аппаратуре.

Вилка относится к приборной (блочной) части и устанавливается на корпусе блока или панели. Для сочленения с ней используется соответствующая розетка ШР того же типоразмера. Устройство работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжениях до 850 В (амплитудное значение).

Расшифровка обозначения

Маркировка ШР16П1ЭШ3 содержит полную информацию о конструкции и типе соединителя:

• ШР — тип соединителя, низкочастотный цилиндрический.
• 16 — условный размер корпуса.
• П — приборная (блочная) часть без патрубка.
• 1 — количество контактов.
• Э — признак для экранированного кабеля; в данном исполнении отсутствует, так как это приборная вилка.
• Ш — вилка, в отличие от розетки, обозначаемой буквой Г.
• 3 — сочетание контактов: один контакт диаметром 3,5 мм.

Технические характеристики

Соединитель рассчитан на работу с одним силовым контактом и обеспечивает стабильную передачу тока в составе блоков и узлов аппаратуры.

• Количество контактов: 1 штука, диаметр контакта 3,5 мм.
• Максимальный рабочий ток: до 50 А на контакт, общая токовая нагрузка соединителя также до 50 А.
• Максимальное рабочее напряжение постоянного тока: не более 850 В (амплитудное значение).
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Покрытие контактов: серебро или никель. Буква Н в маркировке указывает на никелевое покрытие, при её отсутствии покрытие серебряное.
• Приёмка: «5».
• Год выпуска: 90.

Конструкция и условия эксплуатации

Корпус вилки негерметичный. Он предназначен для внутреннего применения, а при дополнительной защите от пыли и влаги допускается наружное применение в климатическом исполнении УХЛ. Сочленение с розеткой резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию при подключении и исключает ошибку сборки.

Соединитель работоспособен в широком диапазоне температур: примерно от минус 60 градусов Цельсия до плюс 110 градусов Цельсия по температуре перегрева контактов. Ресурс изделия составляет не менее 500 циклов сочленения-расчленения, минимальная наработка — порядка 1000 часов.

Благодаря мощному одиночному контакту диаметром 3,5 мм и токовой нагрузке до 50 А вилка ШР16П1ЭШ3 применяется в силовых цепях блоков питания, передающих устройствах и другой аппаратуре, где требуется надёжное разъёмное соединение с возможностью многократного подключения и отключения.
