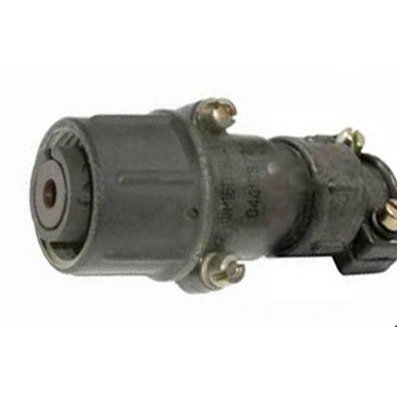

ШР16П1ЭШ3 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с прямым патрубком для экранированного кабеля. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, работает с постоянным и переменным током (до 3 МГц) при напряжении до 850 В.

• Рабочий ток: 50 А на контакт.

• Диаметр контакта: 3,5 мм (один контакт), покрытие серебром, сопротивление не более 0,75 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Количество сочленений-расчленений: 500 циклов, наработка не менее 1000 часов.

• Размеры: 52,1 × 29,5 × 25,5 мм.

Эта розетка монтируется пайкой, имеет резьбовое сочленение и одношпоночную поляризацию для надежного подключения.

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

ШР — тип соединителя; 16 — размер корпуса; П — прямой патрубок; 1 — количество контактов; Э — для экранированного кабеля; Ш — розетка; 3 — сочетание контактов (Ø 3,5 мм). Допускает провода сечением до 13 мм², не более 3 припаек.
