Назначение изделия

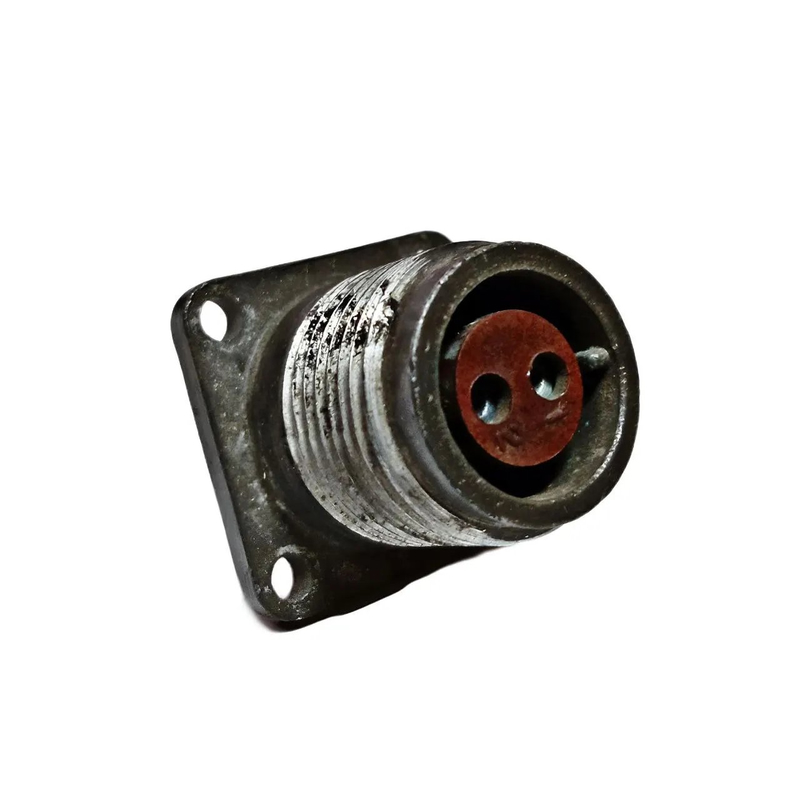

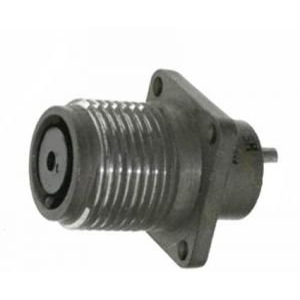

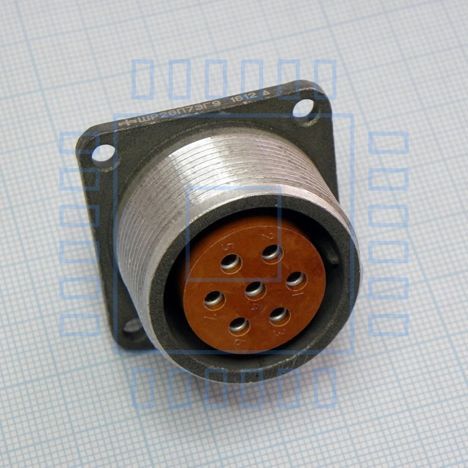

ШР16П1ЭГ3Н (Р) — это приборная розетка цилиндрического низкочастотного негерметичного разъёма серии ШР. Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Разъём применяется в качестве блочной (приборной) части и устанавливается непосредственно на корпус оборудования или панель.

Конструкция не предусматривает патрубок, что делает её удобной для монтажа в ограниченном пространстве. Резьбовое соединение обеспечивает надёжную фиксацию ответной части, а одношпоночная поляризация корпусов исключает неправильное сочленение. Изделие рассчитано на многократное подключение и отключение в процессе эксплуатации.

Подтверждённые особенности

Разъём имеет один контакт диаметром 3,5 мм с никелевым покрытием, на что указывает буква «Н» в обозначении. Никелевое покрытие повышает стойкость контакта к коррозии и механическому износу, обеспечивая стабильное электрическое соединение в течение всего срока службы.

Электрические параметры изделия:

• максимальная токовая нагрузка на контакт и общая — до 50 А;
• сопротивление контакта — не более 0,75 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• рабочее напряжение — до 850 В;
• диапазон рабочих частот — до 3 МГц.

Климатическое исполнение изделия — УХЛ, что допускает его применение как для внутреннего, так и для наружного монтажа. Количество циклов сочленения-расчленения составляет 500, а минимальная наработка — 1000 часов. Заявленный срок сохраняемости — 15 лет.

Условия эксплуатации и применение

Изделие сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Такая термостойкость позволяет использовать разъём в оборудовании, эксплуатируемом в неотапливаемых помещениях и на открытом воздухе в условиях умеренного и холодного климата.

Разъём выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также одиночные механические удары с ускорением до 5000 метров на секунду в квадрате. Эти характеристики подтверждают пригодность изделия для применения в аппаратуре, подверженной вибрационным и ударным нагрузкам.

ШР16П1ЭГ3Н (Р) используется в составе электротехнического оборудования, измерительных приборов, промышленной автоматики и других устройств, где требуется разъёмное соединение силовых или сигнальных цепей с высокой токовой нагрузкой. Благодаря резьбовой фиксации соединение остаётся стабильным даже при внешних механических воздействиях.

Основные характеристики

• Серия: ШР16
• Тип: приборная розетка, блочная часть без патрубка
• Количество контактов: 1
• Диаметр контакта: 3,5 мм
• Покрытие контакта: никель
• Максимальный ток: до 50 А
• Сопротивление контакта: не более 0,75 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Климатическое исполнение: УХЛ
• Степень герметичности: негерметичное исполнение
• Соединение: резьбовое
• Поляризация: одношпоночная
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Циклы сочленения-расчленения: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет
