Назначение и область применения

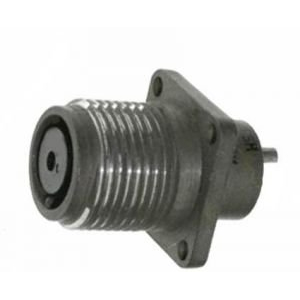

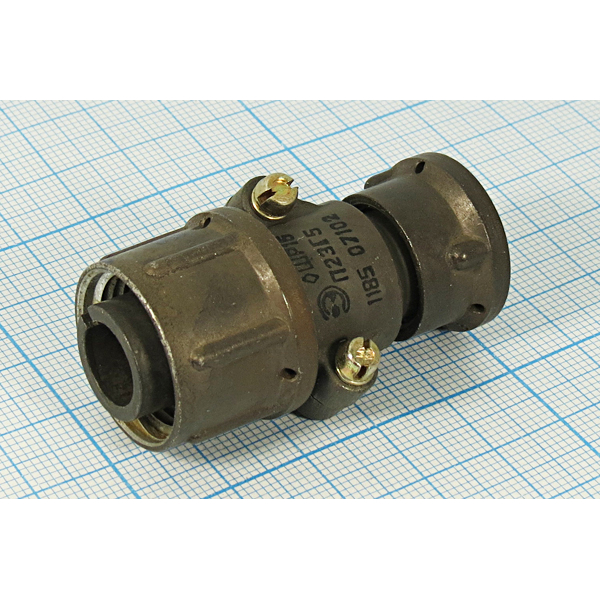

ШР16П1ЭГ3Н «5» представляет собой цилиндрический низкочастотный соединитель розеточного типа, выполненный в приборном блочном исполнении. Изделие относится к серии ШР и предназначено для стационарной установки в корпусах радиоэлектронной аппаратуры, измерительных приборов, блоков питания и промышленного оборудования. Соединитель обеспечивает коммутацию электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Конструкция рассчитана на сочленение с экранированными и неэкранированными кабелями. Благодаря приборному исполнению без патрубка монтаж осуществляется непосредственно на панель или шасси устройства, что упрощает компоновку внутренних узлов и сокращает длину внутриблочных соединений. Изделие ориентировано на применение в климатическом исполнении УХЛ и подходит для эксплуатации как во внутренних, так и в наружных установках при условии защиты от прямого воздействия атмосферных осадков.

Расшифровка маркировки и конструктивные особенности

Обозначение ШР16П1ЭГ3Н содержит полную информацию о конструктивном исполнении соединителя:

• ШР — тип соединителя, негерметичное исполнение;
• 16 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 1 — количество контактов: один контакт диаметром 3,5 мм;
• Э — экранированный вариант;
• Г — розетка;
• 3 — сочетание контактов;
• Н — нормальное исполнение.

Экранированное исполнение обеспечивает защиту сигнальных цепей от внешних электромагнитных наводок, что особенно важно при работе с низкоуровневыми сигналами и в условиях промышленных помех. Розетка оснащена резьбовым одношпоночным механизмом соединения, гарантирующим надёжную фиксацию ответной части и исключающим самопроизвольное расчленение под воздействием вибраций.

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 50 А на контакт. Сопротивление контакта не превышает 0,75 мОм, что обеспечивает минимальные потери мощности в точке соединения и стабильность электрических параметров при длительной эксплуатации. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также устойчиво к механическим ударам. Рабочий температурный диапазон охватывает интервал от минус 60 до плюс 60 градусов Цельсия, что допускает использование соединителя в неотапливаемых помещениях и на открытых объектах в холодных климатических зонах.

Ресурс по количеству сочленений и расчленений составляет 500 циклов, минимальная наработка — 1000 часов. Контакты покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление и защиту контактных поверхностей от окисления.

Совместимость

ШР16П1ЭГ3Н «5» совместим с вилками серии ШР, в частности с ШР16П1ЭГ3. Ответные части фиксируются посредством резьбового соединения, что обеспечивает герметичность контактной зоны от пыли и механическую стабильность пары при эксплуатации в условиях вибрационных нагрузок и ударных воздействий.
