Назначение и область применения

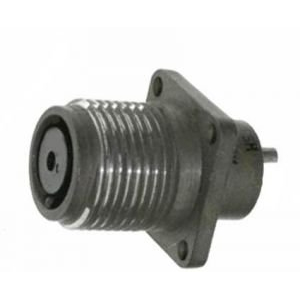

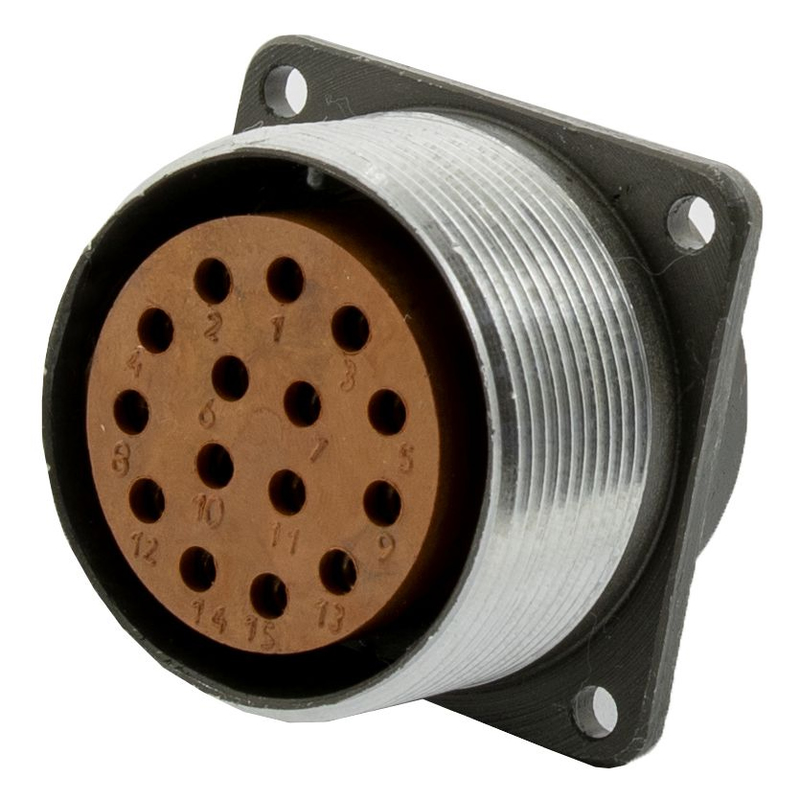

ШР16П1ЭГ3 представляет собой приборную розетку цилиндрического низкочастотного соединителя типа ШР. Изделие рассчитано на эксплуатацию в климатическом исполнении УХЛ и может применяться как внутри помещений, так и вне их при условии обеспечения защиты от пыли и влаги.

Соединитель используется в электро- и радиоаппаратуре, измерительных приборах, радиоэлектронной и радиотехнической технике. Основная задача розетки — соединение электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструкция подходит для блочного соединения узлов, а также для подключения проводов сечением до 13 квадратных миллиметров.

Электрические и эксплуатационные характеристики

Изделие обладает подтверждёнными рабочими параметрами, которые определяют его применимость в ответственных узлах аппаратуры:

• Рабочий ток — 50 А.
• Максимальное напряжение — до 850 В.
• Диаметр контакта — 3,5 мм, покрытие контактов серебром.
• Сопротивление контакта — 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 110 градусов Цельсия.

Механическая стойкость и надёжность

Розетка ШР16П1ЭГ3 рассчитана на длительную эксплуатацию в условиях механических воздействий. Конструкция сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, при ударных нагрузках до 5000 метров на секунду в квадрате и линейных нагрузках до 2000 метров на секунду в квадрате.

Ресурсные показатели

• Количество соединений — 500 циклов.
• Наработка — 1000 часов.

Особенности конструкции

Цилиндрический корпус и приборное исполнение обеспечивают удобство монтажа в блочных конструкциях радиоэлектронной аппаратуры. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения. Изделие предназначено для работы с проводами сечением до 13 квадратных миллиметров, что позволяет использовать его в цепях с высокой токовой нагрузкой.

Артикул изделия — 51082. Год выпуска серии — 2015. Розетка относится к категории ШР16 и может применяться как сменный или комплектующий элемент при сборке и ремонте соответствующей аппаратуры.
