Назначение изделия

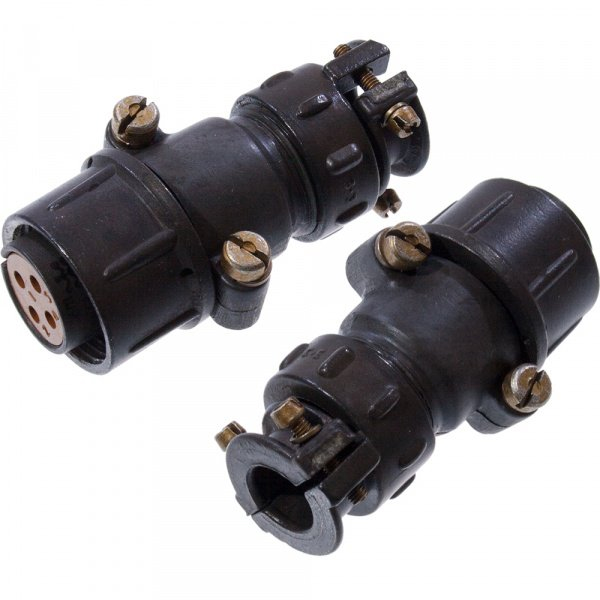

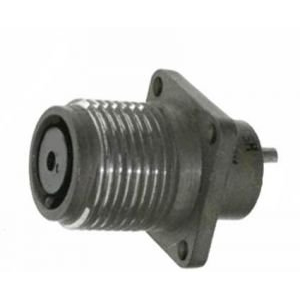

ШР16П1ЭГ3 от производителя Элекон с приёмкой «ОТК» представляет собой блочную розетку низкочастотного цилиндрического соединителя серии ШР. Конструкция выполнена с резьбовым соединением и нормальными габаритами. Основное назначение изделия — соединение и разъединение электрических цепей, проводов, кабелей, а также узлов и блоков в электро- и радиоаппаратуре. Розетка применяется там, где требуется надёжная коммутация при эксплуатации в составе ответственных устройств и обеспечивает стабильную передачу сигнала и питания между отдельными частями оборудования.

Подтверждённые технические особенности

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В. Рабочий ток составляет 50 А на контакт, что позволяет использовать розетку в силовых цепях средней и повышенной мощности. Диаметр контактов равен 3,5 мм, покрытие — серебро. Сопротивление контакта не превышает 0,75 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Количество сочленений-расчленений: 500 циклов.
• Наработка: не менее 1000 часов.
• Срок сохраняемости: 15 лет.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к ударам: одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Климатическое исполнение УХЛ, допускающее внутреннее и наружное применение с защитой от пыли и влаги.
• Хвостовики контактов подходят для проводов сечением до 13 квадратных миллиметров.

Применение и условия эксплуатации

Благодаря сочетанию резьбового соединения, нормальных габаритов и высоких электрических параметров розетка ШР16П1ЭГ3 востребована в электро- и радиоаппаратуре различного назначения. Она подходит для коммутации цепей питания и сигнальных линий, где требуется рабочий ток до 50 А на контакт и напряжение до 850 В. Исполнение УХЛ и стойкость к вибрации и ударам делают возможным применение изделия как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Приёмка «ОТК» подтверждает, что каждая партия проходит контроль качества на предприятии-изготовителе. Хвостовики контактов, рассчитанные на провода сечением до 13 квадратных миллиметров, упрощают монтаж силовых линий. Розетка сохраняет работоспособность в широком температурном диапазоне, что важно для аппаратуры, эксплуатируемой в сложных климатических условиях. Заявленный срок сохраняемости 15 лет и наработка не менее 1000 часов обеспечивают длительное использование изделия без замены.

Таким образом, ШР16П1ЭГ3 Элекон «ОТК» — это надёжный соединительный элемент серии ШР для ответственных электрических соединений, сочетающий высокую токовую нагрузку, стойкость к механическим и климатическим воздействиям и удобство монтажа.
