Назначение и область применения

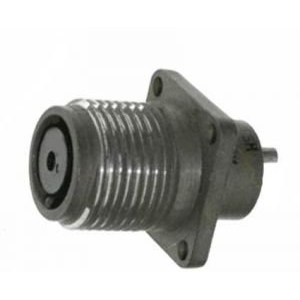

ШР16П1ЭГ3-К «5» представляет собой цилиндрический низкочастотный негерметичный соединитель (разъём) советского и российского производства. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в электронной и радиоэлектронной аппаратуре различного назначения. Соединитель допускает эксплуатацию в цепях с частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение).

Разъём относится к блочным розеткам приборной части и используется для стационарного монтажа на корпусах приборов, блоков и шкафов. Благодаря конструктивному исполнению без патрубка он оптимален для установки там, где требуется компактное размещение ответной части и непосредственный вывод проводников на пайку с внутренней стороны прибора.

Технические характеристики

Соединитель имеет условный размер корпуса 16 и оснащён одним контактом диаметром 3,5 мм. Контактная пара выполнена с серебряным или никелевым покрытием, что обеспечивает стабильное электрическое соединение и устойчивость к окислению. Максимальная токовая нагрузка на контакт и общая токовая нагрузка составляют по 50 А.

Ключевые электрические параметры:

• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Диапазон частот — до 3 МГц.

Конструкция и монтаж

Корпус разъёма выполнен с резьбовым соединением и одношпоночной поляризацией, что исключает неправильное сочленение ответных частей. Метод монтажа — пайка. Изделие рассчитано на подключение экранированных и неэкранированных кабелей сечением до 13 мм².

Климатическое исполнение УХЛ2 допускает эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Разъём может применяться при наружном монтаже при условии защиты от прямого воздействия дождя, пыли и солнечных лучей.

Показатели надёжности

• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов, в облегчённом режиме — до 100 000 часов.
• Срок сохраняемости — 15 лет.
• Устойчивость к вибрационным нагрузкам — от 1 до 5000 Гц при ускорении до 300 м/с².
• Устойчивость к ударным воздействиям — одиночные удары до 5000 м/с².
• Работоспособность при пониженном атмосферном давлении — до 1,3×10⁻⁴ Па.

Приёмка и маркировка

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям по качеству и надёжности для применения в составе ответственной аппаратуры. Артикул товара — 8893. Категория — ШР16.

Соединитель ШР16П1ЭГ3-К «5» подходит для замены аналогичных разъёмов в ранее выпущенной аппаратуре, а также для новых разработок, где требуется одноштыревой силовой разъём с высокой токовой нагрузкой и стабильными электрическими параметрами.
