Назначение и область применения

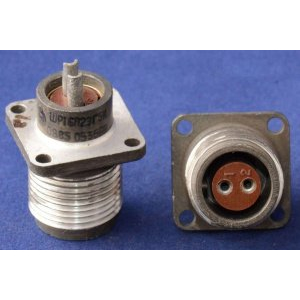

ШР16П1ЭГ2 «5» — это цилиндрический электрический соединитель отечественного производства из серии ШР16, предназначенный для коммутации цепей переменного и постоянного тока в составе стационарного и подвижного оборудования. Изделие рассчитано на эксплуатацию в электрических цепях с частотой до 3–5 кГц и применяется во внутренних и наружных соединениях при условии защиты от прямого воздействия пыли и влаги.

Соединитель востребован в радиоэлектронной аппаратуре (РЭК), контрольно-измерительных приборах и автоматике (КИПиА), а также в судовой технике. Конструкция в климатическом исполнении УХЛ обеспечивает устойчивую работу в умеренном и холодном климате, включая регионы с пониженными температурами. Изделие подходит для промышленного и специализированного оборудования, где требуется надёжная фиксация контактов и высокая механическая стойкость.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР16П1ЭГ2 содержит информацию о типе корпуса, исполнении и характеристиках контактов:

• ШР — тип соединителя: разъём с контактами цилиндрической формы;
• 16 — условный размер корпуса;
• П — приборное исполнение, без патрубка для кабельного ввода;
• 1 — количество контактов: один контакт диаметром около 3,5 мм;
• Э — исполнение для экранированных кабелей;
• Г — розетка, женская (гнездовая) часть соединителя.

Приборное исполнение «П» предполагает монтаж разъёма на корпусе устройства, а не на кабеле.
