Назначение и область применения

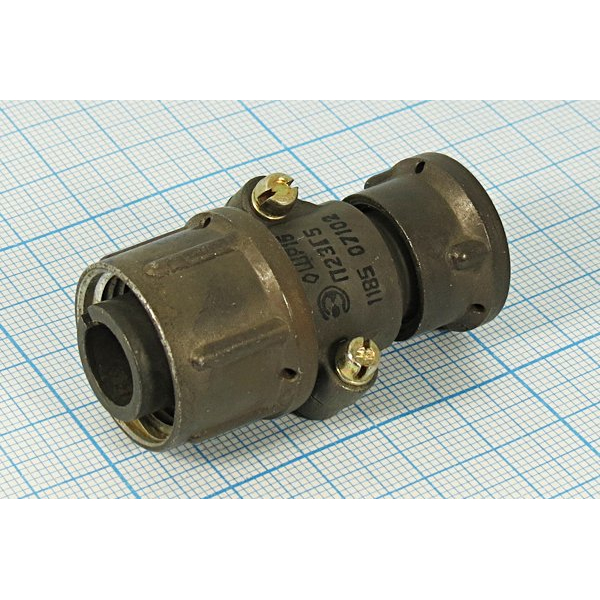

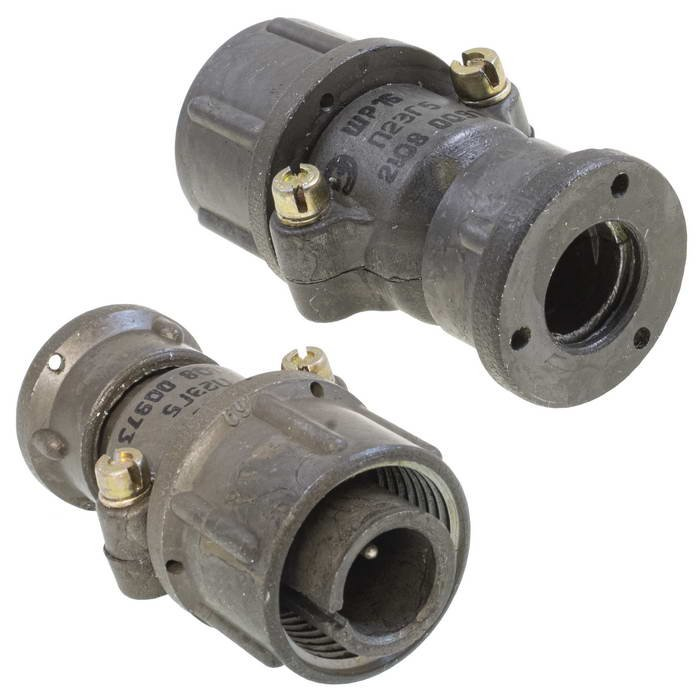

ШР16П1ЭГ1 «5» — это разъём круглого типа из серии ШР, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие используется как соединитель общего назначения для экранированных или неэкранированных кабелей в цепях постоянного и переменного тока при напряжении до 850 В. Диапазон рабочих частот достигает 3 МГц, что позволяет применять разъём в широком спектре устройств, включая измерительную технику, промышленное оборудование и аппаратуру связи.

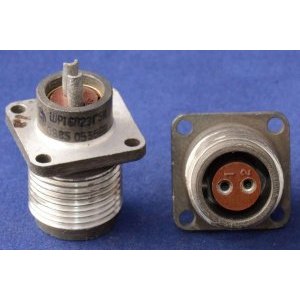

Конструкция с прямым патрубком обеспечивает удобный ввод кабеля и стабильную фиксацию. Исполнение для экранированного кабеля гарантирует надёжное контактирование экранной оплётки с корпусом, снижая влияние внешних электромагнитных помех. Розеточная часть разъёма может устанавливаться на приборную панель или использоваться как кабельный соединитель в зависимости от схемы монтажа.

Технические характеристики

Соединители серии ШР16 рассчитаны на ток до 50 А на контакт. Сопротивление контакта не превышает 0,75–2,5 мОм при серебряном покрытии, а сопротивление изоляции — не менее 5000 МОм. Изделие выдерживает не менее 500 циклов соединений-расчленений, наработка составляет не менее 1000 часов. Диаметр контакта — 3,5 мм, количество контактов — 1 шт.

Климатическое исполнение УХЛ допускает применение разъёма внутри аппаратуры и снаружи при условии дополнительной защиты от пыли и влаги, обеспечиваемой потребителем. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия с кратковременными повышениями до плюс 110 градусов Цельсия. Разъём сохраняет работоспособность при пониженном давлении до 1,3×10⁻⁴ Па.

Механическая стойкость

Изделие устойчиво к интенсивным механическим воздействиям, характерным для промышленных условий эксплуатации:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Расшифровка обозначения

Маркировка ШР16П1ЭГ1 «5» содержит информацию о конструктивных особенностях разъёма. Первые буквы «ШР» обозначают круглый негерметичный соединитель. Цифра 16 указывает на условный размер корпуса. Буква «П» соответствует конструктивному исполнению с прямым патрубком кабельной части. Цифра 1 после буквенного индекса определяет количество контактов — один контакт диаметром 3,5 мм. Буква «Э» маркирует исполнение для экранированного кабеля. Буква «Г» обозначает розеточную приборную или кабельную часть. Последняя цифра 1 указывает на схему расположения контактов. Символ «5» в кавычках соответствует категории приёмки изделия.

Особенности применения

ШР16П1ЭГ1 «5» подходит для сборки ответственных электрических соединений, где требуется высокая токовая нагрузка и стабильность контакта. При монтаже экранированного кабеля обеспечивается непрерывность экранирования по всей длине трассы, что особенно важно для снижения помех в измерительных и высокочувствительных схемах. Конструкция допускает многократные перекоммутации без потери эксплуатационных характеристик в пределах заявленного ресурса.

Артикул изделия — 8888. Категория в каталоге — ШР16. Изделие относится к негерметичным соединителям и требует защиты от прямого попадания влаги и пыли при наружной установке.
