Назначение соединителя ШР16-П2НШН «5»

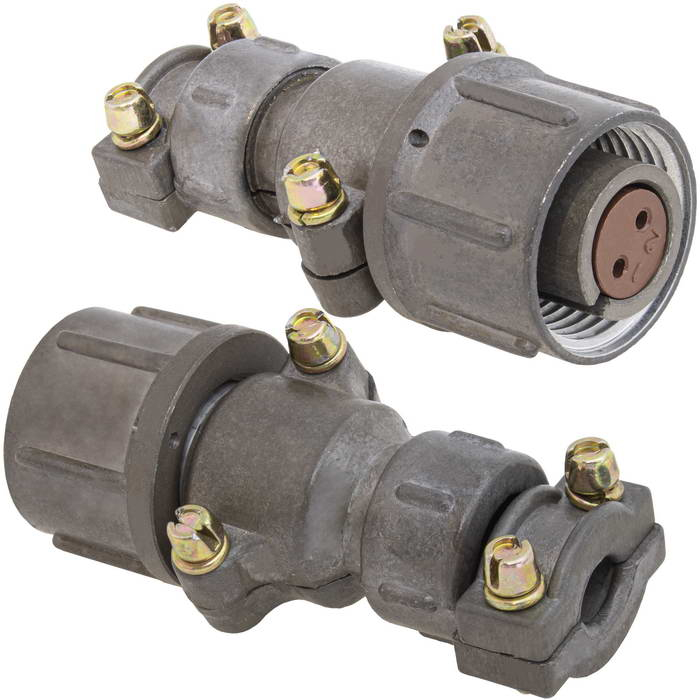

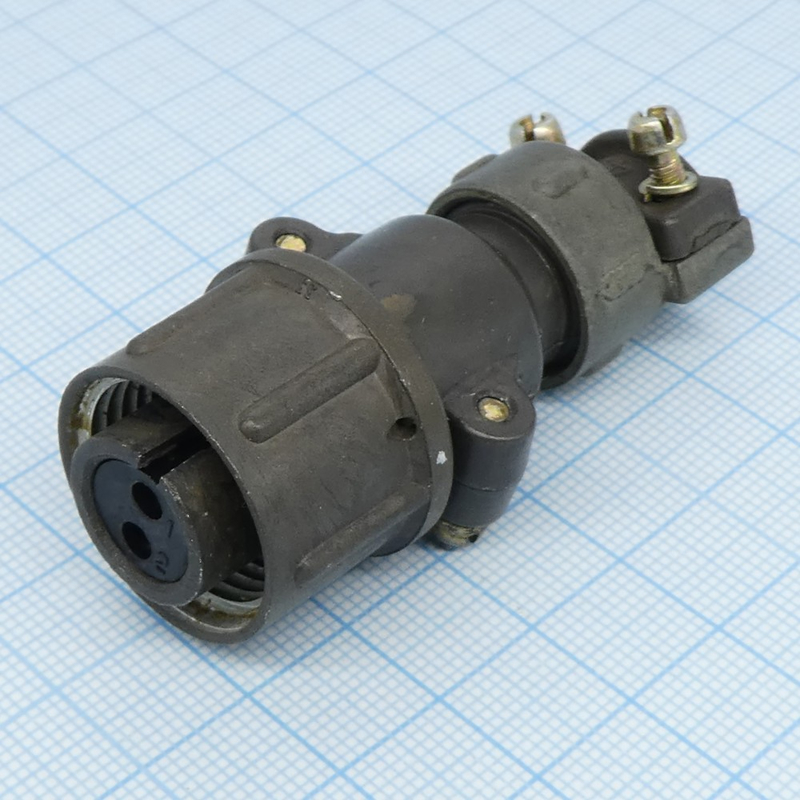

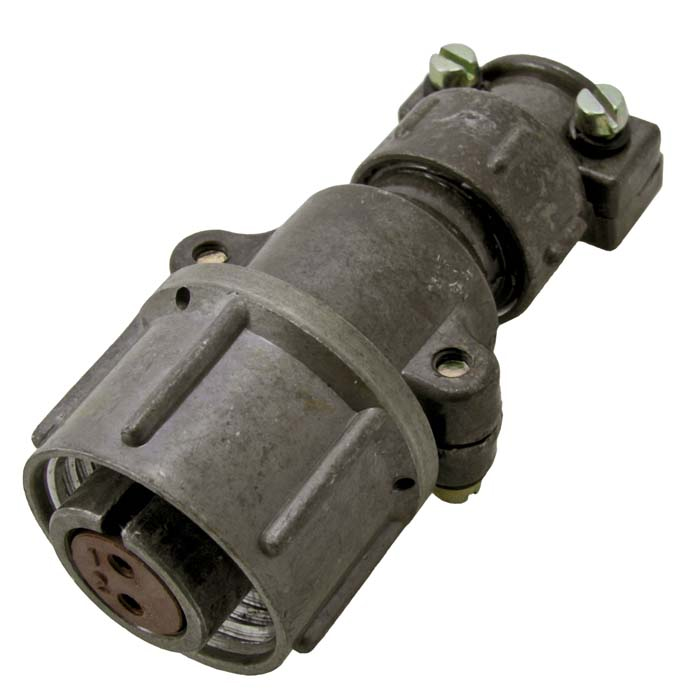

ШР16‑П2НШН «5» представляет собой низкочастотный цилиндрический негерметичный соединитель серии ШР, выполненный в виде кабельной розетки. Изделие рассчитано на два контакта и предназначено для межприборного соединения электрических цепей постоянного и переменного тока. Соединитель применяется в промышленной и радиоэлектронной аппаратуре, где требуется надежный разъемный контакт с нормальными габаритами и резьбовым соединением.

Конструкция разъема обеспечивает стабильное электрическое соединение при многократных циклах сочленения и расчленения, что позволяет использовать его в аппаратуре с периодическим подключением кабельных сборок, контрольно‑измерительном оборудовании, стендовой и бортовой технике. Изделие относится к условному размеру корпуса 16 и имеет конструктивное исполнение «П» — кабельная часть с прямым патрубком для неэкранированного кабеля.

Подтвержденные технические особенности

Электрические и механические характеристики соединителя соответствуют требованиям, предъявляемым к низкочастотным разъемам общепромышленного и специального назначения. Основные параметры изделия включают следующие показатели.

Электрические параметры

• Количество контактов — 2.
• Диаметр каждого контакта — порядка 1,5 мм.
• Рабочий ток на контакт — до около 10 А.
• Суммарный рабочий ток на соединитель — до порядка 20 А.
• Максимальное рабочее напряжение — до примерно 850 В переменного и постоянного тока.
• Сечение подключаемого провода — до примерно 1,93 мм².

Указанное сечение провода позволяет подключать типичные силовые и сигнальные цепи малой и средней мощности без риска перегрева контактных пар при штатных нагрузках.

Условия эксплуатации

• Диапазон рабочих температур окружающей среды — ориентировочно от −60 °C до +60 °C.
• С учетом перегрева контактов допустимая температура — до примерно +110 °C.
• Стойкость к синусоидальной вибрации — до десятков тысяч герц.
• Устойчивость к ударным нагрузкам и линейным ускорениям, характерным для бортовой и промышленной аппаратуры.
• Количество циклов сочленения‑расчленения — порядка 500.

Показатели стойкости к механическим воздействиям позволяют применять соединитель в условиях умеренной и повышенной вибрации, а также при значительных линейных ускорениях, что важно для аппаратуры, устанавливаемой на подвижных объектах и в промышленных установках.

Конструктивные особенности

Разъем имеет резьбовое соединение, обеспечивающее надежную фиксацию ответной части и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Прямой патрубок кабельной части рассчитан на ввод неэкранированного кабеля. Негерметичное исполнение допускает применение изделия в условиях, где не требуется защита от прямого воздействия влаги и пыли.

Применение и приемка

Приемка «5» указывает на конкретное исполнение изделия по техническим условиям, связанное с видом контроля, требованиями к надежности и срокам хранения. Срок сохраняемости разъема до выдачи потребителям составляет около 15 лет, что характерно для изделий промышленного и специального назначения с длительными сроками хранения.

Соединитель ШР16‑П2НШН «5» применяется при комплектации кабельных сборок, межблочных соединений и внутриприборных коммуникаций. Двухконтактная схема с рабочим током до порядка 10 А на контакт допускает использование как для передачи питания, так и для соединения сигнальных линий. Резьбовое сочленение и нормальные габариты корпуса типоразмера 16 обеспечивают совместимость с ответными частями серии ШР соответствующего конструктивного исполнения.

Изделие подходит для применения в радиоэлектронной аппаратуре, измерительных комплексах, промышленных установках и другом оборудовании, где необходимы разъемные соединения с высокой повторяемостью контакта, стойкостью к механическим нагрузкам и расширенным температурным диапазоном.
