Назначение и область применения

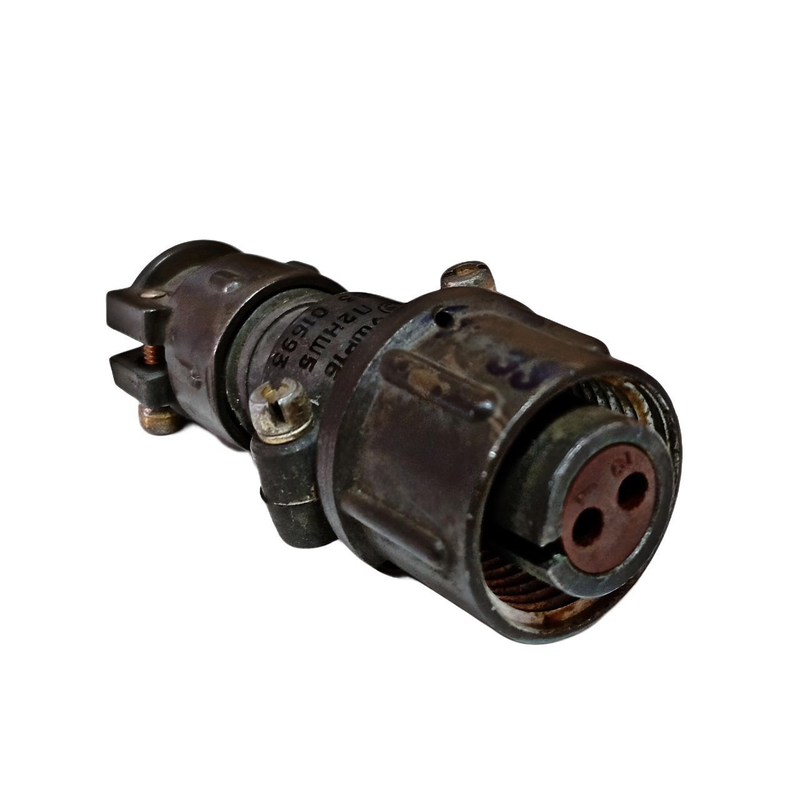

Кабельная розетка ШР16-П2НШ-К «5» представляет собой негерметичный штепсельный разъём серии ШР с условным размером корпуса 16. Устройство предназначено для выполнения электрических соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в тех случаях, когда требуется надёжное разъёмное соединение кабельной линии с ответной частью, устанавливаемой на приборе или блоке аппаратуры.

Климатическое исполнение УХЛ2 допускает эксплуатацию в условиях умеренного и холодного климата. Розетка рассчитана на внутренний монтаж либо размещение в защищённых наружных установках, где исключено прямое воздействие атмосферных осадков. Сочленение с ответной вилкой осуществляется резьбовым способом, что обеспечивает механическую фиксацию и защиту от самопроизвольного разъединения при вибрационных нагрузках. Одношпоночная поляризация исключает ошибочное соединение контактов.

Технические характеристики

Разъём имеет 2 контакта диаметром 1,5 мм. Рабочий ток составляет до 10 А на каждый контакт, при этом максимальное значение тока на соединитель достигает 20 А. Рабочее напряжение — до 850 В переменного или постоянного тока. Контактное сопротивление не превышает 0,0025 Ом. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Изделие сохраняет работоспособность при следующих внешних воздействиях:

• вибрационные нагрузки до 5000 Гц с ускорением 300 м/с²;
• многократные удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• температура окружающей среды от минус 60 °C до плюс 60 °C;
• перегрев контактов до плюс 110 °C;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Допустимое сечение подсоединяемого провода — до 1,93 мм². Проходной диаметр патрубка составляет 20 мм.

Конструкция и материалы

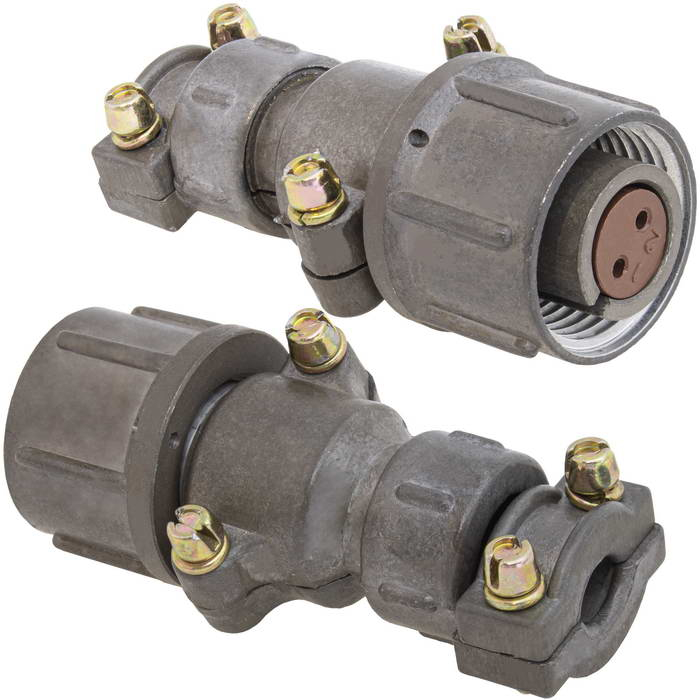

Корпус розетки выполнен с прямым патрубком, имеющим резьбу М20×1,5. Контактные гнёзда изготовлены по типу «манжета» из латуни марки ЛС59-1. Изоляторы выполнены из карболита марки К-211-3. Сочетание указанных материалов обеспечивает необходимые электрические и механические свойства соединения.

Габаритные размеры изделия:

• высота — 29,5 мм;
• диаметр — 25,5 мм;
• длина — 62,7 мм.

Маркировка и расшифровка обозначения

Обозначение ШР16-П2НШ-К «5» содержит следующие элементы:

1. ШР — тип разъёма, негерметичный;
2. 16 — условный размер корпуса;
3. П — прямой патрубок;
4. 2 — количество контактов;
5. Н — неэкранированный кабель;
6. Ш — исполнение «розетка»;
7. К — вариант исполнения, часто применяемый для кабельного монтажа;
8. 5 — сочетание контактов.

Эксплуатационные показатели

Наработка изделия составляет 1000 часов. Количество допустимых соединений-расчленений — 500 циклов. Срок хранения — 15 лет. Изделие принимается по приёмке «5», что соответствует установленным требованиям к качеству и комплектности при поставке.
