Назначение и область применения

ШР16‑П2НШ«5» представляет собой цилиндрический низкочастотный негерметичный соединитель‑разъем серии ШР, выполненный в виде кабельной розетки. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе электротехнического, радиоэлектронного и контрольно‑измерительного оборудования. Соединитель обеспечивает надежное разъемное соединение кабельных линий с блочными частями аппаратуры, приборами и распределительными устройствами.

Данная модель рассчитана на подключение к неэкранированному кабелю и применяется в стационарных и подвижных установках, где требуется многократное сочленение и расчленение электрических цепей. Благодаря конструктивным особенностям и электрическим параметрам, разъем востребован в системах промышленной автоматики, измерительных комплексах, лабораторном оборудовании и устройствах связи, работающих в диапазоне низких частот.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР16‑П2НШ«5» содержит полную информацию о конструктивном исполнении соединителя. Каждый символ обозначения имеет строго определенное значение, что позволяет безошибочно идентифицировать тип устройства и его основные параметры при подборе ответных частей.

• ШР — тип соединителя: цилиндрический низкочастотный разъем;
• 16 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• П — прямой патрубок, указывающий на кабельное исполнение части соединителя;
• 2 — количество контактов;
• Н — исполнение для подключения неэкранированного кабеля;
• Ш — розетка, то есть часть соединителя с гнездовыми контактами;
• «5» — сочетание контактов, соответствующее диаметру контактов 1,5 мм.

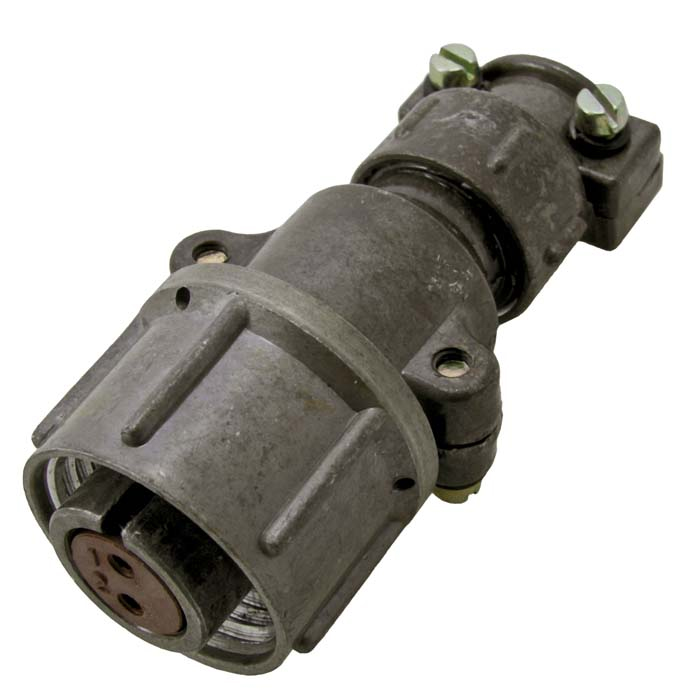

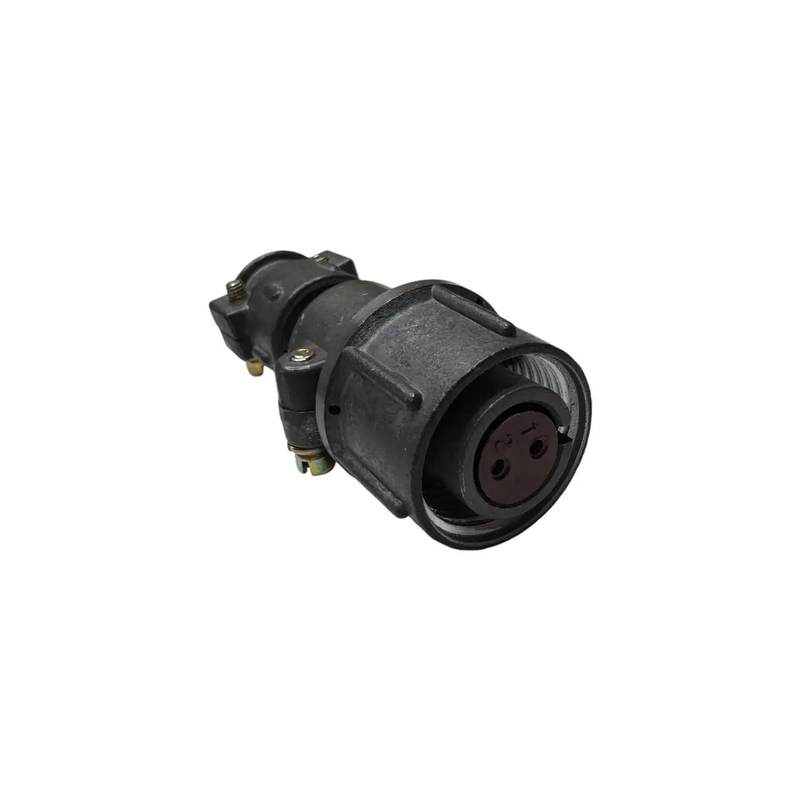

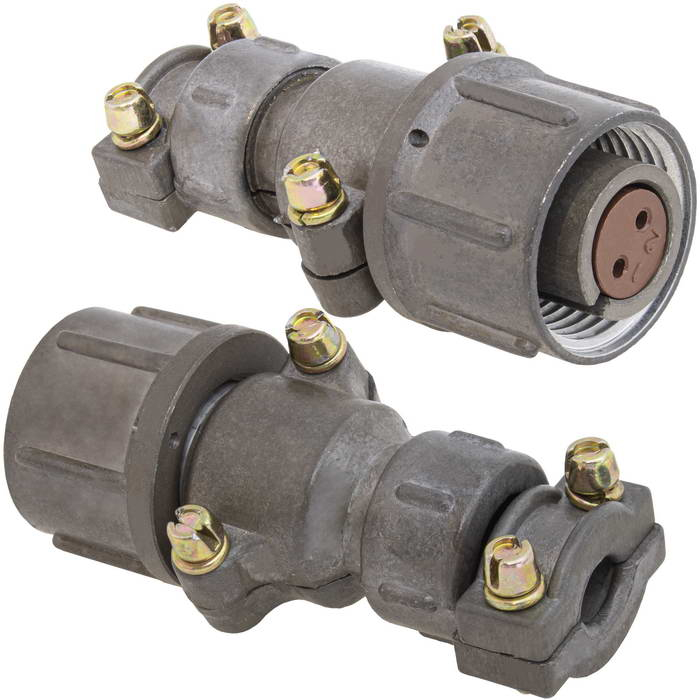

Корпус разъема имеет цилиндрическую форму, характерную для всей серии ШР, что обеспечивает удобство монтажа и совместимость с ответными вилками того же типоразмера. Прямой патрубок упрощает ввод кабеля и фиксацию его оболочки, а негерметичное исполнение допускает эксплуатацию в условиях, не требующих защиты от прямого воздействия влаги и пыли.

Электрические параметры

Соединитель ШР16‑П2НШ«5» рассчитан на работу при напряжении до 850 В как переменного, так и постоянного тока. Номинальный рабочий ток составляет до 10 А на каждый контакт, при этом суммарная нагрузка на соединитель может достигать 20 А. Такие показатели позволяют использовать разъем в силовых цепях умеренной мощности и в цепях управления с повышенными токами коммутации.

Качество электрического контакта обеспечивается низким переходным сопротивлением, значение которого не превышает порядка 0,002–0,003 Ом. Это способствует минимальному падению напряжения в месте соединения и снижает нагрев контактных пар при длительной работе под нагрузкой. Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм в нормальных климатических условиях, что гарантирует надежное разделение цепей и исключает утечки тока.

Условия эксплуатации и надежность

Разъем сохраняет работоспособность в широком диапазоне температур окружающей среды от −60 до +60 °C. Допускаются кратковременные перегревы контактов до температуры примерно +110 °C без потери функциональности. Конструкция рассчитана на воздействие вибрационных нагрузок с ускорением до порядка 300 м/с² в диапазоне частот от 1 до 5000 Гц, а также на ударные воздействия и работу в условиях пониженного атмосферного давления.

Показатели механической надежности включают гарантированное количество сочленений‑расчленений около 500 циклов. Минимальная наработка соединителя составляет не менее 1000 часов, что подтверждает его пригодность для длительной эксплуатации в составе ответственного оборудования. Наличие двух контактов с диаметром 1,5 мм обеспечивает стабильное соединение при многократных коммутациях и устойчивость к износу контактных поверхностей.

Приемка

Данное изделие поставляется с приемкой «5», что соответствует установленным требованиям к качеству и комплектности для соединителей данного класса. Приемка подтверждает соответствие изделия техническим условиям и конструкторской документации, действующим для серии ШР, и гарантирует его пригодность к применению по назначению.
