Назначение и конструктивные особенности

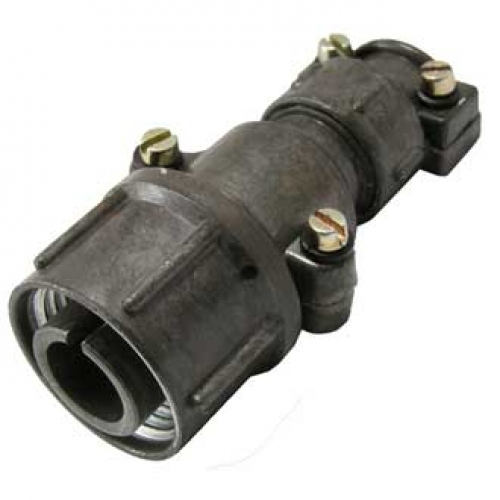

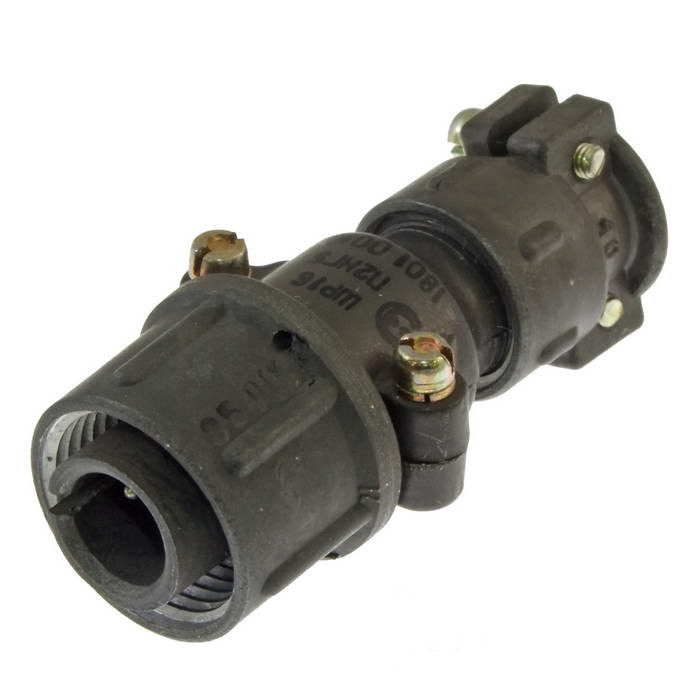

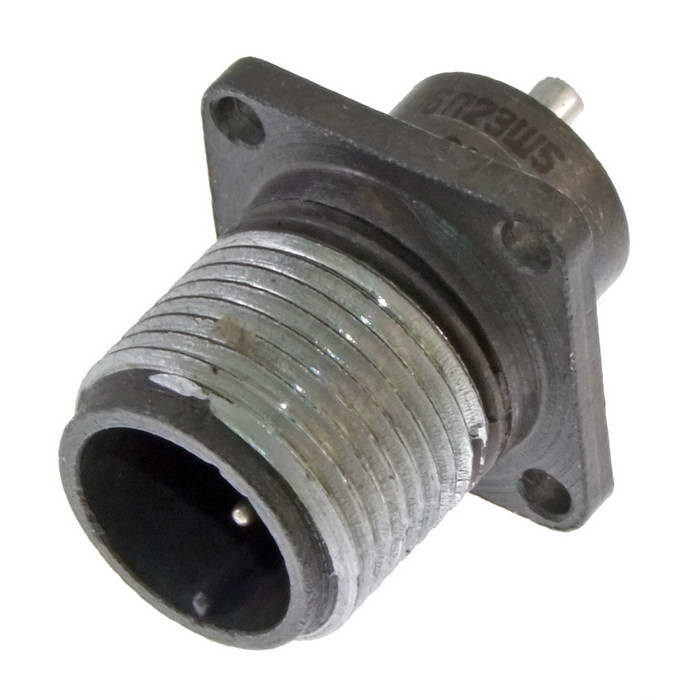

ШР16-П2НГН «5» представляет собой кабельную вилку из серии низкочастотных цилиндрических негерметичных разъёмов ШР. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной аппаратуре, где требуется стабильный контакт и устойчивость к внешним механическим воздействиям. Кабельная вилка рассчитана на работу в составе разъёмных соединений при внутреннем монтаже и может применяться в условиях, соответствующих климатическому исполнению УХЛ2.

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, что обеспечивает сочетание прочности и относительно небольшой массы. Изоляторы выполнены из карболита К-211-3 — материала, сохраняющего диэлектрические свойства в широком диапазоне температур. Контакты изготовлены из латуни ЛС59-1 и имеют никелевое покрытие, повышающее стойкость к коррозии и износу при многократных сочленениях.

Электрические и эксплуатационные параметры

Разъём оснащён 2 контактами диаметром 1,5 мм. Каждый контакт рассчитан на рабочий ток до 10 А, при этом максимальная суммарная нагрузка на соединитель составляет 20 А. Рабочее напряжение достигает 850 В переменного или постоянного тока. Переходное сопротивление контакта не превышает 0,0025 Ом, что гарантирует минимальные потери сигнала и нагрев в точке соединения. Сечение подсоединяемого провода — до 1,93 мм².

Изделие сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия. Устойчивость к вибрационным нагрузкам подтверждена в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате. Разъём выдерживает многократные ударные воздействия с ускорением до 5000 метров на секунду в квадрате и способен работать при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Расшифровка маркировки

Обозначение ШР16-П2НГН «5» содержит полную информацию о конструктивном исполнении разъёма:

• ШР — тип разъёма: негерметичный штепсельный;
• 16 — условный размер корпуса;
• П — прямой патрубок;
• 2 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка (штекер);
• Н — покрытие контактов никелем;
• «5» — приёмка по категории качества.

Применение и надёжность

ШР16-П2НГН «5» применяется для коммутации цепей в радиоэлектронных устройствах, контрольно-измерительном оборудовании и промышленной аппаратуре, где важны стабильность соединения и устойчивость к жёстким условиям эксплуатации. Минимальная наработка изделия составляет 1000 часов, срок сохраняемости — 15 лет. Разъём предназначен для использования внутри помещений и в оборудовании, эксплуатируемом с защитой от прямого воздействия атмосферных осадков; при наружном применении требуется дополнительная защита от внешних факторов.
