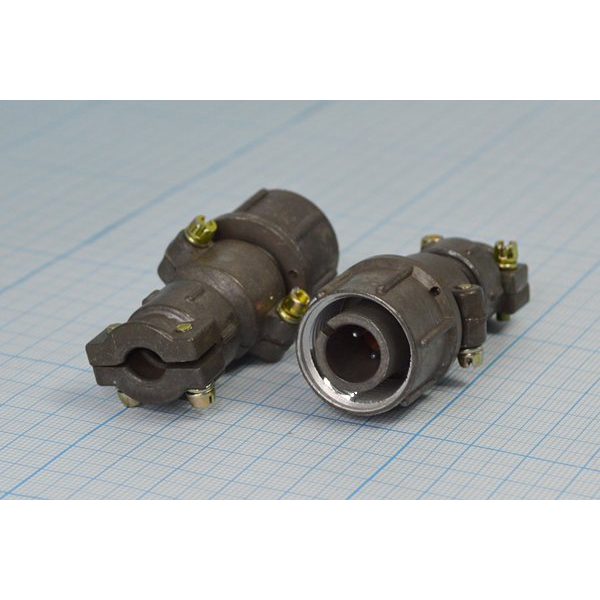

Назначение соединителя ШР16-П2НГ «5»

Низкочастотный цилиндрический соединитель ШР16-П2НГ «5» (артикул 8873) предназначен для коммутации электрических цепей постоянного и переменного тока в промышленном и радиоэлектронном оборудовании. Изделие относится к серии соединителей типа ШР общепромышленного применения и используется для соединения кабельных линий с приборной частью аппаратуры.

Соединитель рассчитан на работу в цепях с частотой до нескольких мегагерц, что позволяет применять его в устройствах, где требуется стабильное и надёжное переподключаемое контактное соединение. Благодаря конструктивным особенностям изделие допускает эксплуатацию в условиях вибрационных и ударных нагрузок, а также в широком диапазоне температур окружающей среды.

Конструктивные особенности и маркировка

Маркировка ШР16-П2НГ «5» содержит информацию о типоразмере и конструктивном исполнении соединителя:

• ШР — серия цилиндрических низкочастотных соединителей общепромышленного назначения.
• 16 — условный размер корпуса, определяющий габарит вилки и розетки, а также диаметр резьбы стыковочного соединения.
• П — прямой патрубок для вывода кабеля.
• НГ — негерметичное исполнение, рассчитанное на подключение неэкранированного кабеля.
• 2 — количество контактов.
• «5» — обозначение приёмки, указывающее на категорию контроля и условия поставки изделия.

Соединитель выполнен в виде кабельной вилки и образует рабочую пару с приборной розеткой той же серии. Контакты изделия имеют цилиндрическую форму и рассчитаны на многократное сочленение и расчленение.

Электрические параметры

Для соединителя ШР16-П2НГ «5» характерны следующие типовые электрические характеристики:

• Количество контактов — 2.
• Рабочее напряжение — до 850 В постоянного и переменного тока (амплитудное значение).
• Рабочий ток — до 10 А на каждый контакт.
• Суммарный ток через соединитель — до 20 А.

Указанные параметры обеспечивают стабильную передачу электрического сигнала и питания в составе промышленного оборудования, контрольно-измерительной аппаратуры и радиоэлектронных устройств.

Условия эксплуатации и надёжность

Соединитель ШР16-П2НГ «5» рассчитан на работу в диапазоне температур окружающей среды примерно от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременный перегрев контактов при температурных перепадах, при этом верхний предел температуры контактов может достигать значений порядка плюс 110 градусов Цельсия.

Изделие устойчиво к механическим нагрузкам, включая вибрацию, удары и линейные ускорения до нескольких тысяч метров на секунду в квадрате. Минимальное количество циклов сочленения и расчленения составляет порядка 500, что подтверждает высокую коммутационную износостойкость соединителя при многократных переподключениях.

Применение

Соединитель ШР16-П2НГ «5» применяется в стационарных и мобильных устройствах, где требуется надёжное разъёмное соединение кабельных линий с приборной частью. Изделие востребовано в электротехнических шкафах, распределительных устройствах, блоках питания и управления, а также в радиоэлектронной аппаратуре промышленного назначения.

Благодаря сочетанию конструктивной простоты, ремонтопригодности и стабильных электрических параметров соединитель подходит как для первичной комплектации оборудования, так и для замены вышедших из строя разъёмов при техническом обслуживании и ремонте.
