Назначение и область применения

ШР16-П2ЭШ «5» — кабельная розетка серии ШР, предназначенная для надёжного соединения электрических цепей в промышленных и технических системах. Изделие относится к негерметичным штепсельным разъёмам и рассчитано на работу в условиях повышенной вибрации, ударных нагрузок и значительных перепадов температур. Конструкция ориентирована на подключение экранированного кабеля, что обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех.

Разъём применяется в электротехническом оборудовании, автоматизированных системах управления, испытательных стендах и промышленных установках, где требуется стабильное контактное соединение при жёстких механических воздействиях. Изделие соответствует категории приёмки «5», что подтверждает его пригодность для ответственных узлов с повышенными требованиями к надёжности.

Технические характеристики

Разъём оснащён двумя контактами диаметром 1,5 мм. Каждый контакт рассчитан на рабочий ток до 10 А, при этом максимальный суммарный ток на соединитель составляет 20 А. Номинальное рабочее напряжение достигает 850 В переменного или постоянного тока. Сечение подсоединяемого провода — до 1,93 мм².

Электрические параметры изделия:

• сопротивление контакта — не более 0,0025 Ом;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• наработка в облегчённом режиме — до 100 000 часов;
• количество сочленений-расчленений — 500 циклов.

Пониженное атмосферное давление, при котором сохраняется работоспособность, составляет до 1,3·10⁻⁴ Па. Срок сохраняемости изделия — 15 лет.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне климатических и механических нагрузок. Диапазон рабочих температур — от минус 60°C до плюс 60°C. С учётом перегрева контактов верхняя граница повышается до плюс 110°C. Конструкция выдерживает синусоидальную вибрацию в диапазоне до 5000 Гц с ускорением 300 м/с², механические удары многократного действия с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с².

Конструкция и маркировка

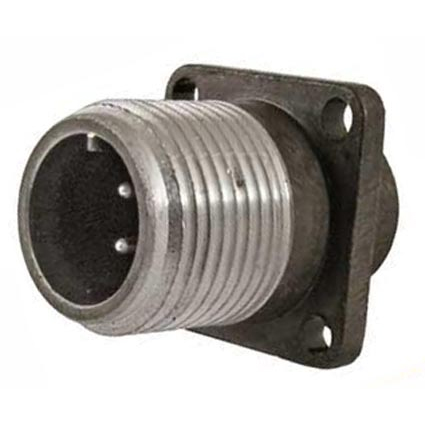

Обозначение ШР16-П2ЭШ «5» расшифровывается следующим образом: ШР — негерметичный штепсельный разъём, 16 — условный размер корпуса, П — прямой патрубок, 2 — количество контактов, Э — исполнение для экранированного кабеля, Ш — розетка, 5 — сочетание контактов. Индекс «5» в кавычках указывает на категорию приёмки и уровень контроля качества изделия.

Габаритные размеры розетки:

• высота — 29,5 мм;
• длина — 62,7 мм;
• диаметр патрубка — резьба М20×1,5.

Артикул изделия — 8879. Конструкция прямого патрубка упрощает монтаж кабеля и обеспечивает удобный доступ при подключении. Исполнение с экранирующей оболочкой рассчитано на работу с экранированными кабелями, что важно для защиты цепей управления и сигнальных линий от наведённых помех.
