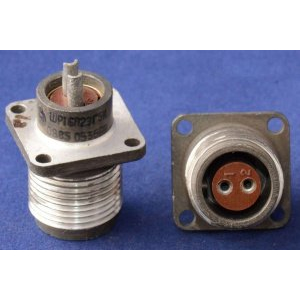

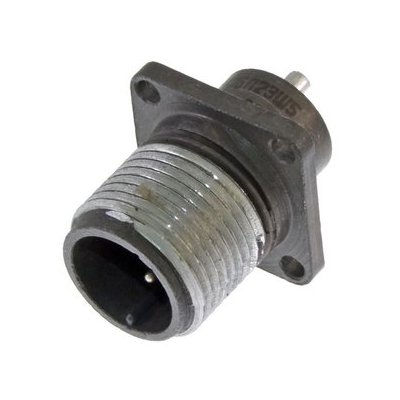

ШР16-П2ЭГН — это разъём из серии ШР, представляющий собой 2-контактную негерметичную приборную (блочную) розетку с выводом под экранированный кабель без патрубка.

Основные характеристики

Он рассчитан на рабочее напряжение до 850 В переменного или постоянного тока, с током на контакт до 10 А (общий на соединитель — до 20 А). Диаметр контактов — 1,5 мм, сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм. Разъём выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с², линейное ускорение 2000 м/с², температуру от -60°C до +60°C (с перегревом контактов до +110°C) и пониженное давление 1,3·10⁻⁴ Па.

Маркировка

Обозначение расшифровывается как: ШР (тип негерметичного штепсельного разъёма), 16 (условный размер корпуса), П (приборная часть без патрубка), 2 (количество контактов), Э (для экранированного кабеля), Г (гнездо), Н (покрытие контактов никелем). Срок службы — минимум 1000 часов наработки, 500 сочленений-расчленений, сохраняемость 15 лет.

Применение

Используется в электрических цепях радиоэлектронной и радиотехнической аппаратуры для надёжного соединения, с резьбовым соединением и одношпоночной поляризацией. Контакты из латуни ЛС59-1 с никелевым покрытием, изоляторы из карболита К-211-3.
