Назначение и область применения

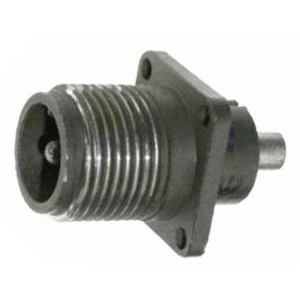

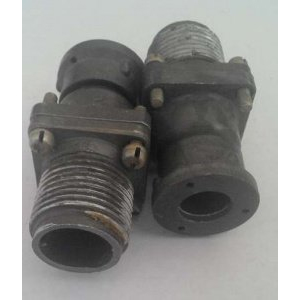

ШР16-П1ЭШ3-К «5» представляет собой цилиндрический низкочастотный негерметичный разъём (соединитель), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие рассчитано на блочное соединение и применяется в составе измерительных приборов, радиоаппаратуры и другого электронного оборудования, включая технику авиационного и военного назначения.

Конструкция разъёма предусматривает резьбовое соединение, обеспечивающее надёжную фиксацию и многократное сочленение-расчленение. Контакты изделия имеют серебряное напыление, что способствует стабильности электрических характеристик и снижению переходного сопротивления в процессе эксплуатации.

Разъём выполнен в климатическом исполнении УХЛ и допускает применение как внутри помещений, так и вне их — при условии защиты от прямого воздействия пыли и влаги. Приёмка «5» подтверждает соответствие изделия установленным требованиям для ответственных применений в составе профессиональной аппаратуры.

Подтверждённые технические особенности

Конструкция ШР16-П1ЭШ3-К «5» характеризуется следующими заявленными параметрами:

• количество контактов: 1, диаметр контакта в диапазоне от 1 до 3,5 мм в зависимости от модификации;
• рабочий ток: до 50 А;
• сопротивление контакта: не более 0,75 мОм;
• сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях;
• диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия;
• сечение подключаемых проводов: до 13 квадратных миллиметров.

Изделие выдерживает воздействие вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные ударные нагрузки с ускорением до 5000 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате. Это позволяет использовать разъём в условиях повышенных механических воздействий, характерных для бортовой и мобильной аппаратуры.

Надёжность и эксплуатационные показатели

Ресурсные характеристики ШР16-П1ЭШ3-К «5» подтверждают его пригодность для длительной эксплуатации в составе ответственного оборудования:

1. количество циклов сочленения-расчленения — 500;
2. минимальная наработка — 1000 часов;
3. срок хранения — 15 лет.

Перечисленные показатели учитывают работу изделия в пределах заявленных электрических и климатических режимов. Резьбовая фиксация корпусных частей снижает вероятность самопроизвольного разъединения при вибрациях, а серебряное покрытие контактов уменьшает окисление и поддерживает стабильное переходное сопротивление на протяжении всего срока службы.

Рекомендации по применению

Разъём ориентирован на монтаж в блочные конструкции, где требуется разъёмное соединение силовых или сигнальных цепей с рабочим током до 50 А. Подключение проводов сечением до 13 квадратных миллиметров обеспечивает совместимость с широким рядом кабельной продукции, применяемой в измерительной и радиоэлектронной аппаратуре.

При выборе модификации следует учитывать фактический диаметр контакта, который подбирается под конкретный тип ответной части и сечение применяемого провода. Исполнение УХЛ допускает эксплуатацию в умеренно холодном климате, включая размещение в неотапливаемых помещениях и на открытом воздухе при условии защиты разъёма от прямого попадания атмосферных осадков.

Приёмка «5» указывает на соответствие изделия требованиям, предъявляемым к комплектующим для специальной техники, что позволяет применять ШР16-П1ЭШ3-К «5» в составе аппаратуры с повышенными требованиями к надёжности и стабильности электрических соединений.
