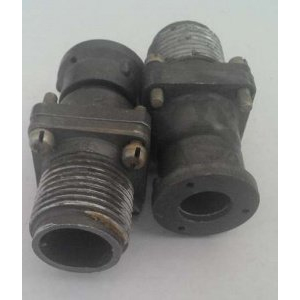

ШР16-П1ЭШ3 «5»

Цена:

750 ₽

Технические характеристики

ШР16-П1ЭШ3

ШР16-П1ЭШ3 (корректно по ГОСТ — ШР16П1ЭШ3) — это цилиндрический низкочастотный разъём серии ШР для общепромышленного применения в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В. Он используется для подключения экранированных или неэкранированных кабелей в аппаратуре, где важны виброустойчивость и надёжный контакт. +4

Расшифровка обозначения

ШР — штепсельный разъём цилиндрический.
16 — условный размер корпуса (габаритный типоразмер).
П — исполнение с прямым патрубком/без углового отвода, приборная/кабельная часть прямой формы.
1 — один контакт.
Э — для экранированного кабеля.
Ш — штыревые (вилка) контакты либо соответствующая сторона соединения.
3 — вариант сочетания контактов (конкретная контактная конфигурация в серии).

Основные электрические характеристики

Тип соединителя: цилиндрический, низкочастотный, негерметичный.
Количество контактов: 1.
Диаметр контакта: около 3,5 мм.
Максимальный рабочий ток на контакт: до 50 А.
Максимальное рабочее напряжение: до 850 В (амплитудное значение для переменного/постоянного тока). +3
Сопротивление контакта: не более 0,75 мОм.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм. +3

Механические и климатические параметры

Диапазон рабочих температур: от −60 до +60 °C (рабочий режим).
Смена температур с учётом перегрева контактов: от −60 до +110 °C.
Атмосферное пониженное рабочее давление: до примерно 1,3 ⋅ 10 − 4 1{,}3 \\cdot 10^{-4} 1, 3 ⋅ 1 0 − 4 Па (10⁻⁶ мм рт. ст.).
Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение 300 м/с² (≈30 g). +3
Ускорение одиночного удара: до 5000 м/с² (≈500 g).
Ускорение многократных ударов: до 350 м/с² (≈35 g).
Линейная нагрузка: ускорение до 2000 м/с² (≈200 g).

Описание

Назначение

ШР16-П1ЭШ3 «5» (корректное обозначение по ГОСТ — ШР16П1ЭШ3) представляет собой цилиндрический низкочастотный разъём серии ШР, предназначенный для общепромышленного применения в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Изделие используется для подключения экранированных или неэкранированных кабелей в аппаратуре, где предъявляются повышенные требования к виброустойчивости и надёжности электрического контакта.

Разъём относится к категории ШР16 и имеет артикул 8871. Приёмка изделия осуществляется по классу «5», что подтверждает его соответствие установленным техническим требованиям и возможность применения в составе ответственного оборудования.

Расшифровка обозначения

Маркировка ШР16-П1ЭШ3 содержит полную информацию о конструкции и исполнении разъёма:

ШР — штепсельный разъём цилиндрический;
16 — условный размер корпуса, определяющий габаритный типоразмер изделия;
П — исполнение с прямым патрубком, без углового отвода, приборная или кабельная часть прямой формы;
1 — количество контактов;
Э — исполнение для экранированного кабеля;
Ш — штыревые контакты (вилка) или соответствующая сторона соединения;
3 — вариант сочетания контактов, определяющий конкретную контактную конфигурацию в серии.

Электрические характеристики

Изделие выполнено как цилиндрический низкочастотный соединитель негерметичного исполнения. Количество контактов — один, диаметр контакта составляет около 3,5 мм. Основные электрические параметры:

максимальный рабочий ток на контакт — до 50 А;
максимальное рабочее напряжение — до 850 В (амплитудное значение для переменного и постоянного тока);
сопротивление контакта — не более 0,75 мОм;
сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические параметры

Разъём рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Диапазон рабочих температур в рабочем режиме составляет от минус 60 до плюс 60 °C, а с учётом перегрева контактов — от минус 60 до плюс 110 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении примерно до 1,3 умноженное на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.).

Разъём обладает высокой стойкостью к механическим нагрузкам:

синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (около 30 g);
ускорение одиночного удара — до 5000 м/с² (около 500 g);
ускорение многократных ударов — до 350 м/с² (около 35 g);
линейная нагрузка с ускорением до 2000 м/с² (около 200 g).

Применение

ШР16-П1ЭШ3 «5» предназначен для использования в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленных систем управления и другого оборудования, где требуется стабильное соединение экранированных кабелей в условиях вибрации, перепадов температур и значительных механических воздействий. Конструкция с прямым патрубком упрощает монтаж кабеля, а исполнение для экранированного кабеля обеспечивает корректное подключение экранирующей оплётки и снижение уровня помех.
