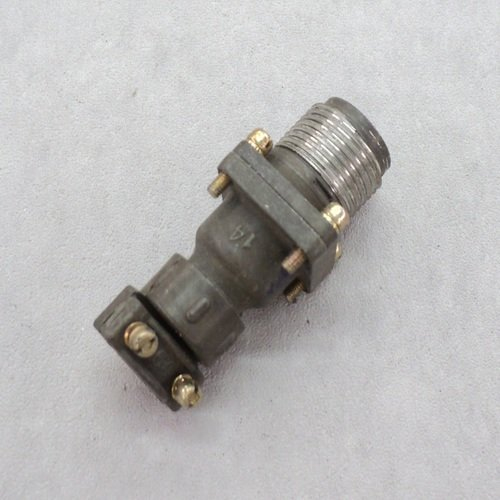

ШР16 кожух КУЭ

ШР16 — это семейство отечественных низкочастотных цилиндрических соединителей диаметром 16 мм (основная присоединительная резьба М16×1,5), применяемых в электрорадиотехническом оборудовании, промышленной автоматике и приборостроении.

Что такое ШР16 кожух КУЭ

Кожух КУЭ в маркировке ШР16 означает кабельный угловой кожух для экранированного кабеля (К – кабельный, У – угловой, Э – экранированный кабель).
Такой кожух устанавливается на кабельную часть разъёма (розетку или вилку) и обеспечивает:

• механическое крепление кабеля и разъёма;

• зажим экрана кабеля специальной гайкой на выходе кожуха, что сохраняет целостность экрана и ЭМС‑совместимость цепи.

Конструкция и особенности

• Кожух КУЭ ШР16 имеет угловую (под ~90°) конфигурацию кабельного выхода, что удобно при плотной компоновке в шкафах и приборах.

• Предназначен для работы с экранированной кабельной продукцией; вариант для неэкранированного кабеля в этой серии обозначается как КУН (угловой неэкранированный).

• Кожух сам по себе не имеет контактов, а служит только хвостовой частью кабельного разъёма, к которому крепится и экранирующая гайка, и сам кабель.

Применение в схемах

Кожух КУЭ используется в тех местах, где:

• требуется «под углом» выход кабеля из прибора или панели, чтобы не загибать кабель под острым радиусом;

• важно сохранить эффективное экранирование сигнальных или питающих цепей от внешних помех.
  Такой тип кожуха часто встречается в коммутации блоков питания, измерительных приборов, релейных модулей и промышленной автоматики, где используются стандартные ШР16‑разъёмы.
