Назначение изделия

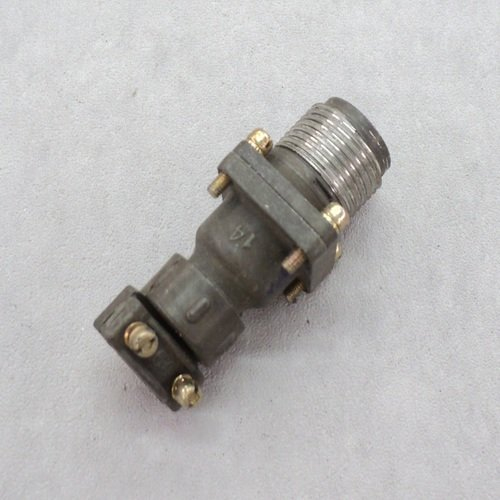

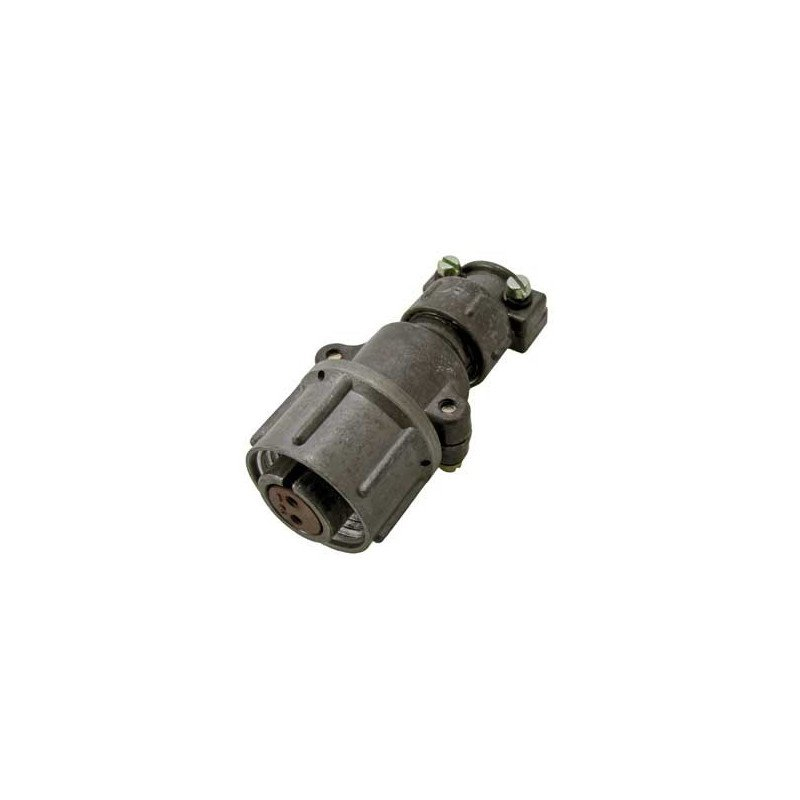

ШР16 кожух КПН — это кабельный прямой кожух для разъёмов серии ШР условного размера 16, предназначенный для неэкранированного кабеля. Он используется в составе низкочастотных цилиндрических соединителей для надёжного крепления кабеля и корпуса разъёма на электротехнических и радиоэлектронных устройствах. Кожух является составной частью разъёмного соединения и не применяется отдельно от разъёма серии ШР соответствующего типоразмера.

Основное назначение кожуха — обеспечить механическую защиту места соединения «кабель–разъём», ограничить подвижность кабеля в зоне контакта и сохранить стабильное сочленение разъёма с корпусом оборудования.

Расшифровка обозначения

В маркировке ШР16 кожух КПН буквы и цифры соответствуют определённым конструктивным признакам:

• ШР — серия цилиндрических низкочастотных разъёмов.
• 16 — условный размер корпуса, то есть диаметр посадочного места под разъём.
• КП — кабельный разъём с прямым кожухом (патрубком).
• Н — кожух предназначен для неэкранированного кабеля, фиксация оболочки кабеля выполняется с помощью хомута, а не экранирующей гайки.

Таким образом, обозначение КПН прямо указывает на прямое исполнение патрубка и на способ крепления кабеля, не требующий экранирующих элементов.

Конструкция и особенности

Кожух КПН состоит из корпуса из алюминиевого сплава и изоляционных деталей, внутри которого размещаются контакты и фиксируется проводник кабеля. Корпус из алюминиевого сплава обеспечивает прочность при небольшой массе, а изоляционные детали предотвращают нежелательные электрические контакты между токоведущими элементами и корпусом.

К отличительным особенностям изделия относятся:

• прямое исполнение патрубка, удобное для осевого ввода кабеля;
• крепление оболочки кабеля хомутом, что упрощает монтаж неэкранированного кабеля;
• механическая защита соединения «кабель–разъём»;
• снижение влияния вибраций на зону контакта;
• обеспечение стабильного сочленения разъёма с корпусом оборудования.

Условия эксплуатации и применение

Разъёмы ШР16 с кожухами КПН рассчитаны на работу в достаточно широком диапазоне температур — примерно от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до около плюс 110 градусов Цельсия. Изделия могут применяться в условиях пониженного атмосферного давления.

Они предназначены для передачи низкочастотных сигналов и силовых цепей низкого и среднего напряжения. Каждый контакт выдерживает до десятков ампер постоянного или переменного тока, что типично для этой серии ШР. Типовые области применения — электротехнические и радиоэлектронные устройства, где требуется надёжное разъёмное соединение кабеля с оборудованием.

Комплектация и совместимость

Кожух КПН применяется совместно с разъёмами серии ШР условного размера 16 и рассчитан на неэкранированный кабель. Фиксация кабеля производится хомутом. Сведения о поставляемой комплектации, стране производства, сертификатах и гарантии в предоставленных данных не указаны. Артикул изделия — 41123, категория — ШР16. Производитель не указан.
