Назначение кожуха КПЭ

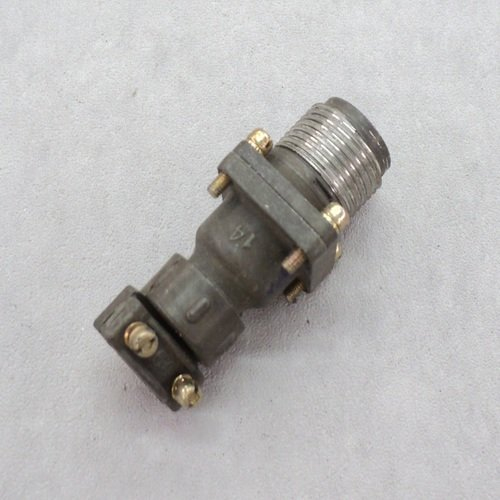

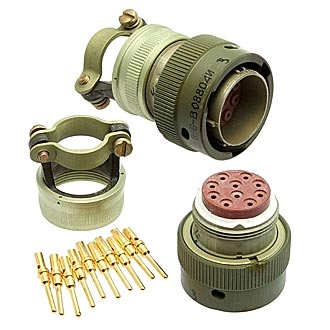

ШР16 кожух КПЭ — это кабельный прямой кожух, предназначенный для монтажа экранированного кабеля в составе штепсельных соединителей серии ШР16. Изделие с артикулом 41124 относится к категории ШР16 и применяется совместно с кабельными розетками и вилками данной серии. Основная задача кожуха — сформировать кабельный конец соединителя, который ввинчивается в корпус разъёма и обеспечивает механическую фиксацию кабеля, а также надёжный электрический контакт экрана с металлическим корпусом.

Расшифровка обозначения и конструкция

Аббревиатура «КПЭ» в обозначении кожуха традиционно расшифровывается следующим образом:

• К — кабельный вид кожуха, то есть изделие устанавливается на кабельную часть соединителя;
• П — прямой патрубок, в отличие от углового исполнения кожуха;
• Э — исполнение для экранированного кабеля.

Конструктивно кожух состоит из корпуса, прямого патрубка и резьбовой накидной гайки. Именно гайка на конце кожуха прижимает экран кабеля к металлическому корпусу, создавая электрическую связь экрана с корпусом разъёма. Такое решение снижает уровень помех и обеспечивает стабильную работу линии передачи сигнала.

Отличия от кожухов для неэкранированного кабеля

Кожух КПЭ отличается от исполнений для неэкранированного кабеля, например КПН или КУН. В таких вариантах вместо специальной гайки для экрана применяется хомут или зажимная втулка. Использование кожуха КПЭ целесообразно именно тогда, когда требуется сохранить непрерывность экрана по всей длине кабельного соединения.

Порядок подключения экранированного кабеля

При монтаже кабель проходит через накидную гайку и патрубок кожуха. Экран кабеля закладывается под прижимную гайку и фиксируется при затягивании. Затем кожух в сборе с патрубком и гайкой ввинчивается в корпус соединителя ШР16. Благодаря резьбовому соединению обеспечивается механическая прочность кабельного конца и не требуется применение дополнительных хомутов для удержания кабеля.

Область применения

Кожух КПЭ используется в негерметичных штепсельных соединителях ШР16, которые эксплуатируются в электрических цепях постоянного и переменного тока с рабочим напряжением до 850 В и током порядка нескольких ампер на контакт. Такие соединители распространены в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, где необходим надёжный контакт с экранированным кабелем. Кожух совместим с кабельными розетками и вилками ШР16, в том числе с исполнениями вида ШР16П2ЭШ5.

Комплектация и особенности подбора

В состав кожуха входят корпус, прямой патрубок и резьбовая накидная гайка. Точные габаритные размеры и конструктивные параметры зависят от конкретного исполнения соединителя. Для уточнения размеров под конкретный вариант, например ШР16П1ЭШ3 или ШР16П2ЭШ5, следует ориентироваться на обозначение соединителя и тип применяемого кабеля. Производитель в предоставленных данных не указан, заполненные технические характеристики в карточке товара отсутствуют.
