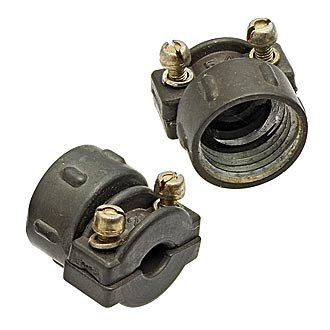

ШР16 гайка накидная

Гайка накидная ШР16 относится к разъёмной арматуре и кабельным/приборным разъёмам серии ШР условным размером 16, а не к обычной крепёжной гайке типа М16.

Что это за деталь

Накидная гайка ШР16 используется в составе цилиндрических разъёмов ШР (часто ШР16..Н или ШР16..Э) для соединения кабеля с приборной частью (панелью, корпусом оборудования).
Она обеспечивает резьбовое сочленение корпуса разъёма и колодки или хвостовика, создавая механическую фиксацию и, при необходимости, экранирование кабеля.

Конструкция и назначение

Гайка имеет накидную (навинчиваемую) конструкцию с внутренней резьбой, которая накручивается на соответствующий цилиндрический корпус или патрубок разъёма ШР16.
Чаще применяется в неэкранированных (ШР16..Н) или экранированных (ШР16..Э) исполнениях для крепления кабеля к штепсельным или приборным частям разъёмов в приборах автоматики, КИПиА, промышленных щитах и панелях.

Где используется

Такие гайки типичны для электротехнических и приборных разъёмов в промышленном оборудовании, станках, измерительных приборах и системах автоматики.
Их часто покупают как отдельный аксессуар «гайка для кабеля ШР16..Н / ШР16..Э» при замене повреждённых хвостовиков, перекоммутации кабелей или сборке нестандартных кабельных сборок.
