Назначение и область применения

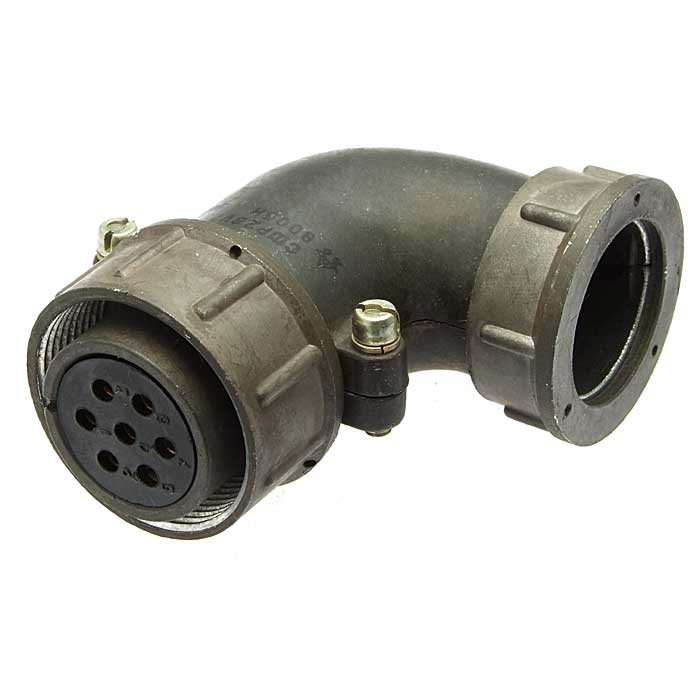

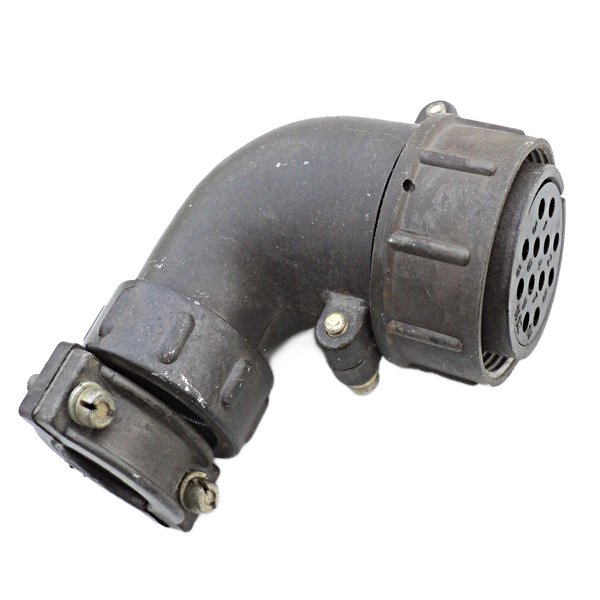

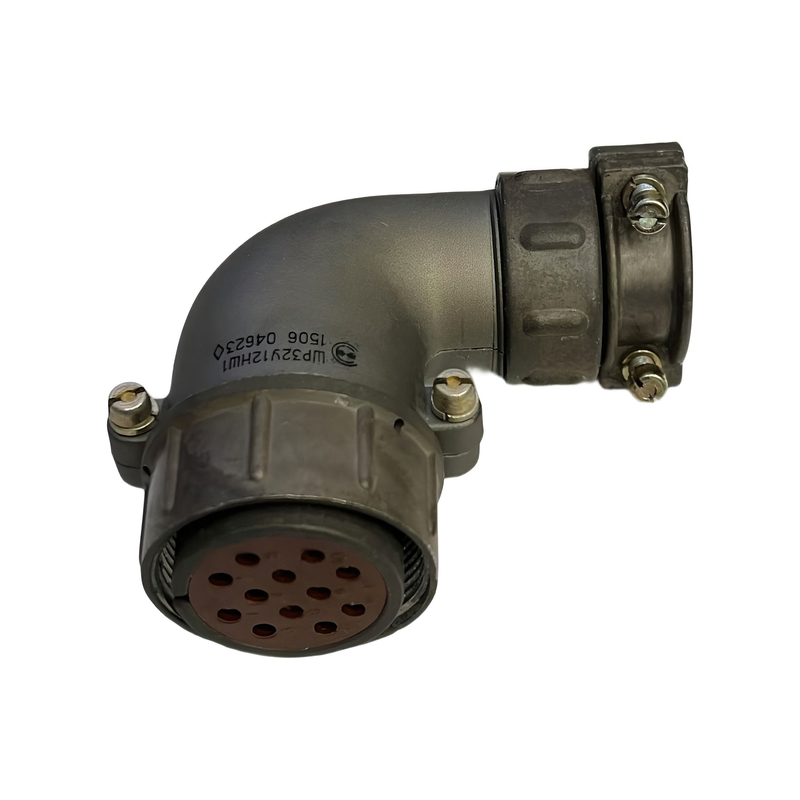

ШР12У1НШ2 — это кабельная розетка с угловым патрубком, входящая в серию цилиндрических низкочастотных соединителей ШР. Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Соединитель рассчитан на эксплуатацию как во внутренних, так и в наружных условиях при соблюдении защиты от пыли и влаги со стороны потребителя, в климатическом исполнении УХЛ.

Розетка применяется в составе ответных частей соединителей ШР12 и служит для коммутации силовых и сигнальных линий в промышленном оборудовании, измерительных приборах, блоках питания и аппаратуре связи. Угловое исполнение патрубка позволяет экономить монтажное пространство и удобно выводить кабель в стеснённых условиях корпусов и шкафов.

Электрические характеристики

Изделие рассчитано на рабочий ток до 25 А и максимальное напряжение постоянного тока до 850 В. Контакты диаметром 2,5 мм имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление на уровне 1 мОм. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и минимальные токи утечки даже при длительной эксплуатации.

Соединитель рассчитан на 500 циклов сочленений и расчленений, срок сохраняемости составляет 15 лет. Рабочий диапазон температур — от минус 60 до плюс 110 градусов Цельсия, что позволяет применять розетку в аппаратуре, эксплуатируемой в жёстких климатических условиях.

Механические параметры и стойкость к внешним воздействиям

ШР12У1НШ2 сохраняет работоспособность при значительных механических нагрузках:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 350 метров на секунду в квадрате;
• линейные нагрузки до 2000 метров на секунду в квадрате.

Такая стойкость подтверждает пригодность соединителя для установки в аппаратуру, подверженную вибрациям и ударным воздействиям, включая передвижные и транспортные системы.

Монтаж и совместимость

Розетка рассчитана на подключение проводов сечением до 3 квадратных миллиметров. Конструкция с угловым патрубком упрощает прокладку кабеля внутри приборных отсеков и снижает изгибающие нагрузки на место ввода. Соединитель совместим с ответными вилками серии ШР12, образуя надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Артикул изделия — 51075. Год выпуска по данным карточки товара — 2015.
