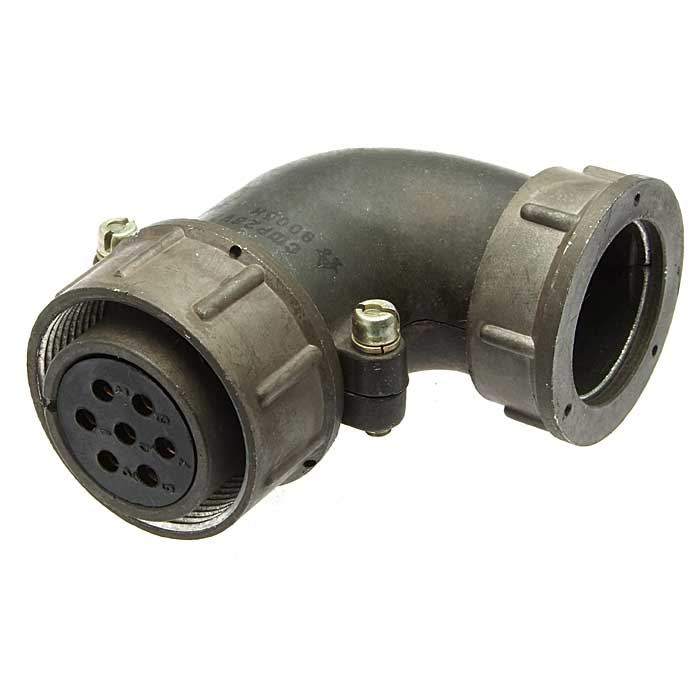

ШР12У1НШ2: кабельная розетка с угловым патрубком для надежных электрических соединений

ШР12У1НШ2 — низкочастотный цилиндрический соединитель серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Разъем применяется для создания надежных разъемных соединений в цепях постоянного и переменного тока, включая оборудование радиоэлектронного, измерительного и промышленного назначения.

Конструкция рассчитана на монтаж неэкранированного кабеля и удобна там, где важно компактно вывести кабель под углом, снизить его изгиб и аккуратно организовать подключение внутри аппаратуры или на панели оборудования. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация помогает исключить неправильную ориентацию при стыковке.

Расшифровка маркировки ШР12У1НШ2

Маркировка разъема содержит сведения о его конструкции и контактной группе:

Таким образом, ШР12У1НШ2 — это одноконтактная кабельная розетка в корпусе условного размера 12, оснащенная угловым патрубком и рассчитанная на неэкранированный кабель.

Технические особенности разъема

Разъем ШР12У1НШ2 предназначен для работы в электрических цепях с напряжением до 850 В. Контакт диаметром 2,5 мм имеет серебряное покрытие, которое способствует стабильному электрическому контакту и снижению переходного сопротивления. Для данной контактной группы указывается сопротивление контакта не более 1 мОм, а сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

К ключевым характеристикам ШР12У1НШ2 относятся:

• Один контакт диаметром 2,5 мм.

• Резьбовое сочленение с ответной частью.

• Одношпоночная поляризация корпуса.

• Монтаж проводников методом пайки.

• Возможность подключения проводов сечением до 3 мм².

• Ресурс до 500 циклов сочленения и расчленения.

• Минимальная наработка от 1000 часов.

• Эксплуатация при температуре окружающей среды от −60 до +60 °C.

• Стойкость к вибрации в диапазоне частот от 1 до 5000 Гц.

Где применяется ШР12У1НШ2

Кабельная розетка ШР12У1НШ2 используется в аппаратуре, где требуется надежное соединение силовых или сигнальных цепей с возможностью многократного отключения и подключения. Типовые области применения включают:

• Радиоэлектронные устройства и радиотехнические комплексы.

• Контрольно-измерительную аппаратуру.

• Промышленные системы автоматики.

• Источники питания и электротехнические шкафы.

• Испытательное оборудование.

• Специализированную технику и приборные системы.

Угловой патрубок особенно полезен в ограниченном монтажном пространстве: кабель выводится в сторону, а не по оси разъема. Это помогает уменьшить радиус изгиба провода, снизить нагрузку на место пайки и сделать компоновку оборудования более аккуратной.

Рекомендации по монтажу

Перед установкой ШР12У1НШ2 необходимо сопоставить тип контактной части с ответным разъемом: для корректного соединения кабельная розетка должна работать с соответствующей блочной вилкой. Резьбовое соединение следует затягивать без перекоса и чрезмерного усилия, сохраняя целостность резьбы, изолятора и контактной группы.

При пайке важно использовать провод подходящего сечения, обеспечить чистоту контактных поверхностей и исключить перегрев изоляционной части. Хотя разъем допускает применение в наружном монтаже, при воздействии влаги и пыли необходимо предусмотреть дополнительную защиту, поскольку исполнение ШР12У1НШ2 относится к негерметичным.
