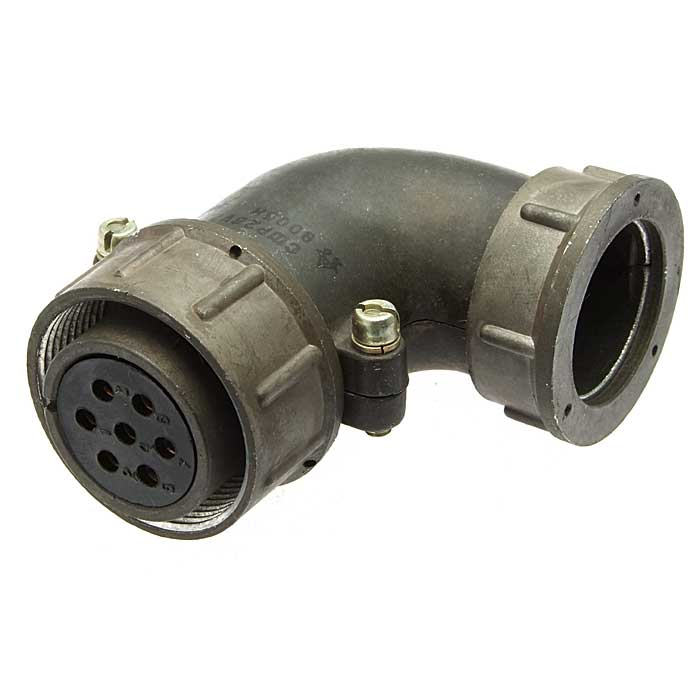

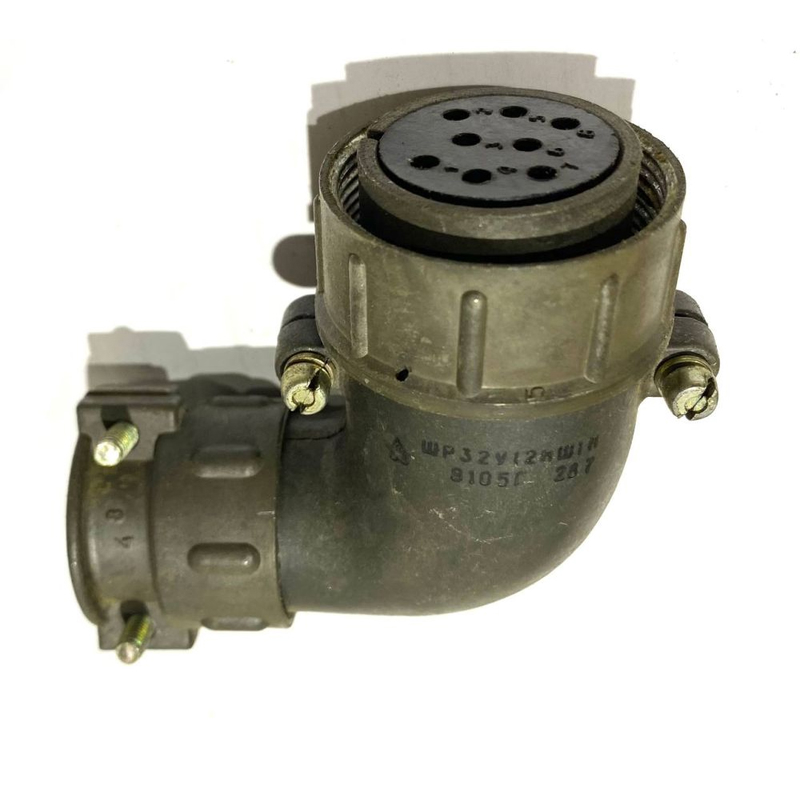

ШР12У1НШ1 — это кабельная розетка серии низкочастотных цилиндрических соединителей ШР общего назначения, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение и область применения

• Используется в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения для съёмных электрических соединений.

• Применяется для внутреннего и наружного монтажа при условии защиты от пыли и влаги, климатическое исполнение УХЛ.​

Расшифровка обозначения

• «ШР» — тип соединителя (низкочастотный цилиндрический, резьбовое сочленение, негерметичный).

• «12» — условный размер корпуса (серия ШР12).

• «У» — кабельная часть с угловым патрубком.​

• «1» — количество контактов (один силовой контакт увеличенного диаметра).​

• «Н» — гайка патрубка для неэкранированного кабеля.

• «Ш1» — исполнение по конструкции/габаритам серии (вариант конкретного соединителя в серии ШР12).

Электрические характеристики

• Количество контактов: 1 контакт диаметром 1,5 мм.​

• Максимальный ток на одиночный контакт: до 10 А.​

• Максимальное рабочее (амплитудное) напряжение: до 850 В.

• Сопротивление контакта (для аналогичных исполнений): не более 2,5 мОм.​

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Механическая и климатическая устойчивость

• Диапазон рабочей температуры: от −60 до +60 °C, с учётом перегрева контактов до примерно +110 °C.

• Вибрация синусоидальная: диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с² (около 30 g).

• Механический удар одиночного действия: до 5000 м/с² (около 500 g).

• Линейная нагрузка: до 2000
