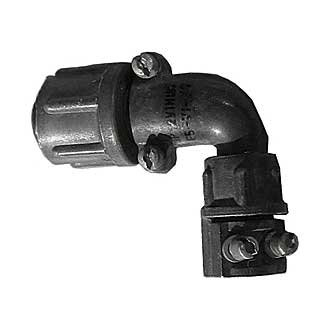

ШР12У1НГ2 Элекон

Цена:

1800 ₽

Производитель: Элекон

Технические характеристики

ШР12У1НГ2 Элекон — это кабельная вилка производства компании Элекон, относящаяся к серии цилиндрических соединителей общего назначения. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре, подходит для работы с неэкранированными кабелями.

Обозначение ШР12У1НГ2 расшифровывается следующим образом: ШР — тип соединителя, 12 — условный размер корпуса, У — исполнение с угловым патрубком, 1 — количество контактов, Н — для неэкранированного кабеля, Г — вилка, 2 — сочетание контактов.
Контакты имеют диаметр 2,5 мм с покрытием серебром или никелем, сопротивление контакта — не более 1 мОм.
Сочленение — резьбовое с одношпоночной поляризацией корпусов.

Рабочий ток — 25–35 А на контакт (максимальная нагрузка 35 А).
Максимальное рабочее напряжение постоянного тока — до 850 В, частота до 3 МГц для переменного тока.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Климатическое исполнение — УХЛ, температура окружающей среды от -60°C до +60°C (с учетом перегрева контактов до +110°C).
Выдерживает вибрацию (1–5000 Гц, ускорение 300 м/с²), удары (одиночный — 5000 м/с², многократный — 350 м/с²) и пониженное давление до 1,3×10⁻⁴ Па.
Предназначена для внутреннего и наружного применения (с защитой от пыли и влаги потребителем), количество сочленений — до 500 циклов.

Описание

Назначение соединителя ШР12У1НГ2

ШР12У1НГ2 производства компании Элекон — это кабельная вилка, входящая в серию цилиндрических соединителей общего назначения ШР12. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Вилка рассчитана на работу с неэкранированными кабелями и применяется там, где требуется передача значительного тока при умеренных требованиях к экранированию линии связи.

Обозначение ШР12У1НГ2 читается как последовательность конструктивных признаков: ШР — тип соединителя, 12 — условный размер корпуса, У — исполнение с угловым патрубком, 1 — количество контактов, Н — для неэкранированного кабеля, Г — вилка, 2 — сочетание контактов. Такая маркировка позволяет однозначно определить исполнение детали без обращения к дополнительной документации.

Подтверждённые особенности и технические характеристики

Контакты изделия имеют диаметр 2,5 мм и покрытие серебром или никелем. Сопротивление контакта составляет не более 1 мОм, что обеспечивает стабильность соединения при рабочих токах. Сочленение выполняется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильную стыковку ответных частей.

Основные электрические параметры:

рабочий ток — 25–35 А на контакт, максимальная нагрузка достигает 35 А;
максимальное рабочее напряжение постоянного тока — до 850 В;
частота переменного тока — до 3 МГц;
сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
количество сочленений — до 500 циклов.

Климатическое исполнение — УХЛ. Температура окружающей среды при эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Соединитель выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение и условия эксплуатации

Вилка ШР12У1НГ2 предназначена для внутреннего и наружного применения. При использовании вне помещений защита от пыли и влаги обеспечивается потребителем самостоятельно, поскольку в базовом исполнении изделие не имеет герметичного корпуса. Угловой патрубок исполнения У упрощает прокладку кабеля в стеснённых условиях и снижает радиус изгиба жгута.

Благодаря одному силовому контакту диаметром 2,5 мм и рабочему току до 35 А соединитель востребован в цепях питания и коммутации, где требуется передача тока по неэкранированному кабелю. Резьбовое сочленение с поляризацией обеспечивает механическую прочность и предотвращает самоотвинчивание при вибрационных нагрузках, что важно для бортовой и стационарной аппаратуры. Ресурс до 500 циклов сочленения подходит для узлов, не требующих частой коммутации.

Комплектация и маркировка

Поставка осуществляется под наименованием ШР12У1НГ2 Элекон, артикул 8858, категория ШР12. Изделие выпускается производителем Элекон. Краткое описание из каталога не указано, характеристики VirtueMart не заполнены. При подборе ответной части следует учитывать условный размер корпуса 12, тип соединения Г (вилка) и сочетание контактов 2, указанные в обозначении.
