Назначение и область применения

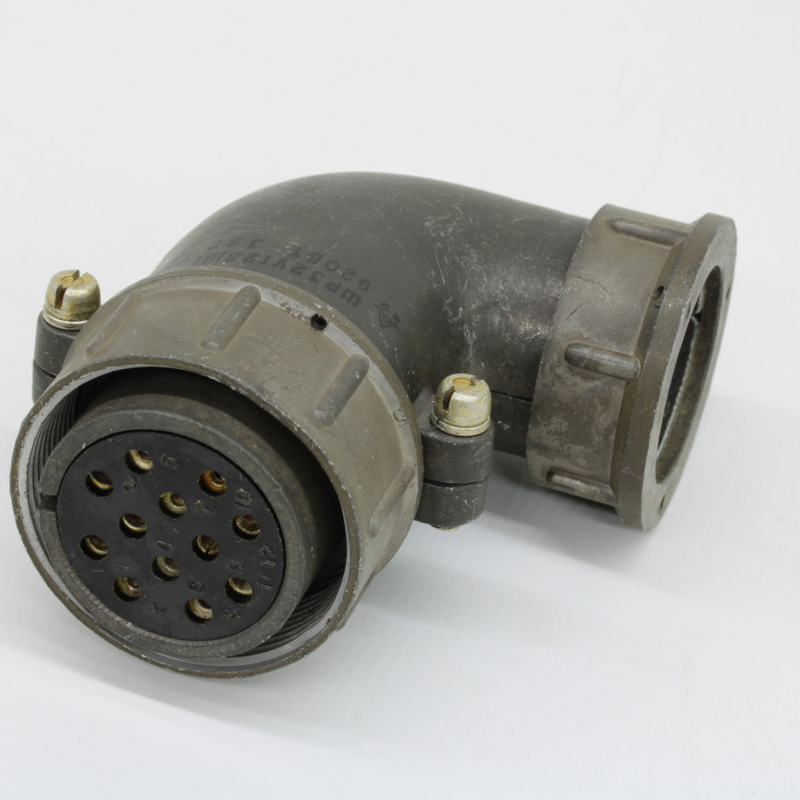

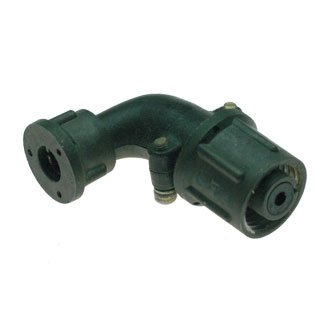

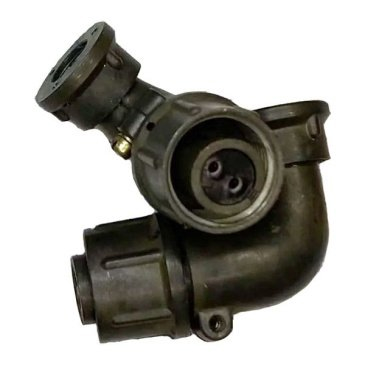

ШР12У1ЭШ2 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР общепромышленного назначения. Устройство предназначено для надежного соединения электрических цепей в электронной и радиоаппаратуре, где требуется стабильная передача сигналов и питания в условиях повышенных механических нагрузок. Соединитель эффективно работает в цепях постоянного, переменного тока с частотой до 3 МГц, а также в цепях импульсного тока.

Конструкция розетки обеспечивает устойчивость к вибрационным и ударным воздействиям, что позволяет применять её в промышленном оборудовании, измерительных комплексах, системах управления и контрольно-проверочной аппаратуре. Изделие рассчитано на эксплуатацию внутри помещений и вне их при условии защиты от прямого попадания пыли и влаги.

Конструктивные особенности и расшифровка маркировки

Маркировка ШР12У1ЭШ2 содержит всю ключевую информацию о конструкции и электрических параметрах соединителя:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 12 — условный размер корпуса;
• У — наличие углового патрубка для кабельного ввода;
• 1 — количество контактов: один контакт диаметром 2,5 мм;
• Э — гайка патрубка, предназначенная для экранированного кабеля;
• Ш — розетка, гнездовой тип контакта;
• 2 — сочетание контактов.

Контактная группа изготовлена из серебра, что подтверждается отсутствием буквы «Н» в маркировке и гарантирует низкое переходное сопротивление. Корпус выполнен из металла, изолятор — из карболита, обеспечивающего высокую механическую прочность и диэлектрическую стойкость. Угловой патрубок облегчает подвод кабеля в условиях ограниченного пространства, а экранирующая гайка позволяет работать с экранированными кабельными линиями, снижая влияние электромагнитных помех.

Электрические параметры

Изделие рассчитано на работу при напряжении до 850 В амплитудного значения. Рабочий ток на контакт достигает 25–35 А в зависимости от диаметра проводника. Сопротивление контакта не превышает 1 мОм, что минимизирует потери и нагрев в точке соединения. Сопротивление изоляции составляет не менее 5000 МОм, гарантируя безопасную эксплуатацию и отсутствие токов утечки между цепями. Соединитель выдерживает пониженное атмосферное давление до 1,3×10⁻⁴ Па, что расширяет сферу его применения в специальном оборудовании.

Условия эксплуатации и надёжность

Климатическое исполнение УХЛ допускает эксплуатацию при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. При учёте перегрева контактов допустимо кратковременное повышение температуры до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g) и при ударных нагрузках до 5000 м/с².

Ресурс соединителя составляет не менее 500 циклов сочленения-расчленения, наработка — не менее 1000 часов. Гарантируемый срок сохраняемости — 15 лет. Такие показатели подтверждают пригодность розетки ШР12У1ЭШ2 для ответственных узлов, где требуется длительная безотказная работа в условиях вибрации, перепадов температур и механических ударов.
