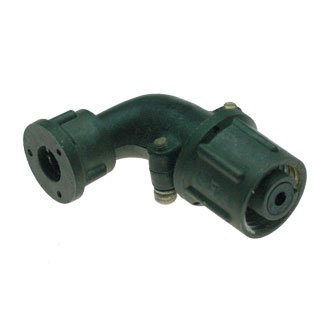

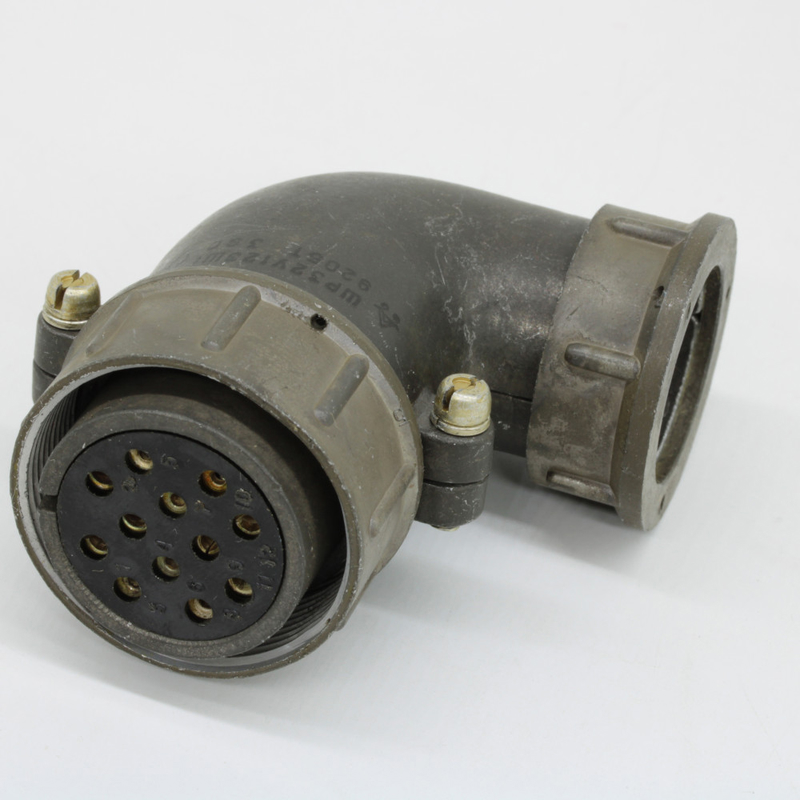

ШР12У1ЭШ2 — это цилиндрический электрический соединитель в виде кабельной розетки, предназначенный для надежного соединения в электрических цепях. Он используется в различных промышленных и специальных системах для передачи сигналов и мощности.

Обозначение

Расшифровка маркировки ШР12У1ЭШ2 выглядит так:

• ШР — тип цилиндрического соединителя.

• 12 — условный размер корпуса.

• У — угловой патрубок для кабеля.

• 1 — количество контактов.

• Э — исполнение для экранированного кабеля.

• Ш — розетка (женский тип).

• 2 — конкретное сочетание контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А и максимальное напряжение постоянного тока до 850 В (амплитудное значение для переменного тока). +1
Диаметр контактов составляет 2,5 мм, покрытие — серебро, сопротивление контакта — до 1 мОм, сопротивление изоляции — не менее 5000 МОм.​
Он выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки до 2000 м/с².

Климатическое исполнение

Работает при температурах от -60°C до +60°C, с возможной сменой до +110°C (с учетом перегрева контактов). Подходит для пониженного давления до 1,3×10⁻⁴ Па. +1
Предназначен для внутреннего и наружного применения (с защитой от пыли и влаги), климатическое исполнение УХЛ.​

Применение

ШР12У1ЭШ2 применяется в цепях постоянного и переменного тока (до 3 МГц), включая монтаж с экранированным или неэкранированным кабелем. Сочленение резьбовое, с одношпоночной поляризацией для надежности.
