Назначение изделия

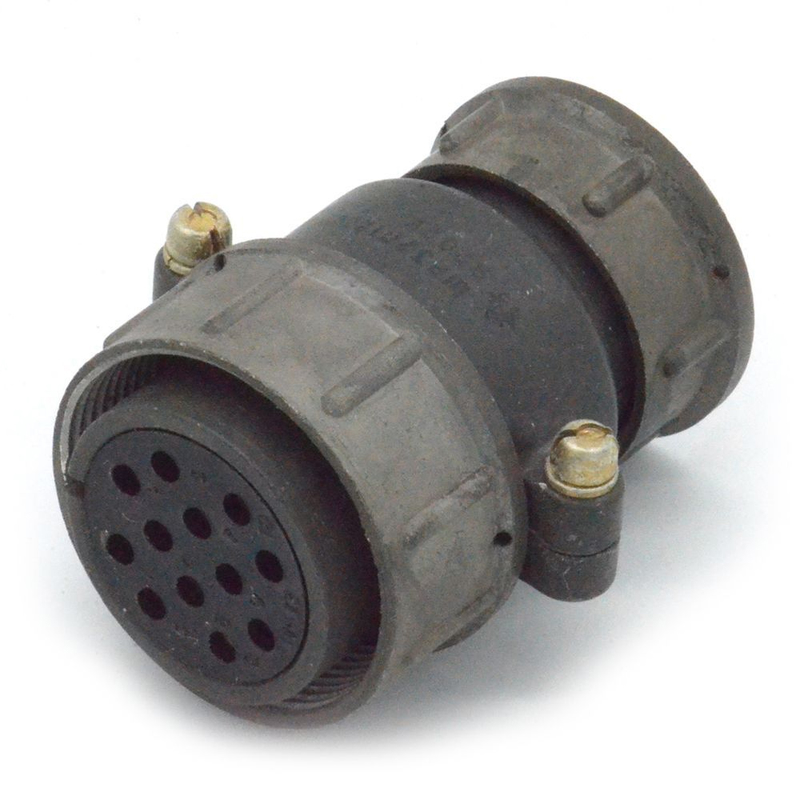

ШР12У1ЭШ1 — это розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В. Изделие применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику.

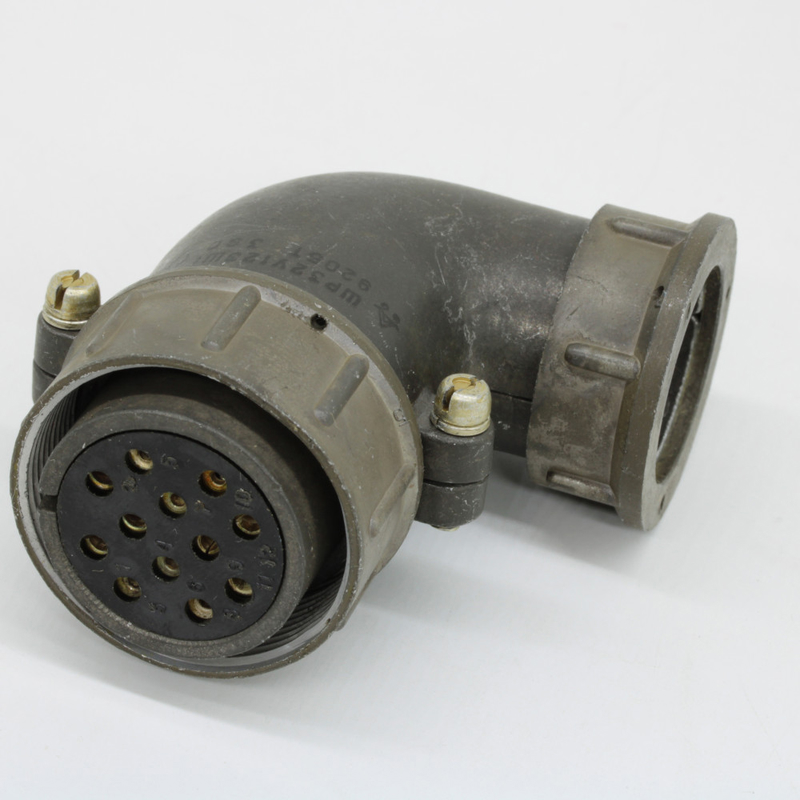

Конструкция розетки предусматривает угловой патрубок для экранированного кабеля, что подтверждается обозначением «Э» в маркировке. Розетка рассчитана на кабельный монтаж и подходит для внутреннего применения в климатическом исполнении УХЛ. При организации наружного размещения требуется дополнительная защита от дождя, пыли и прямого солнечного излучения.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• Рабочий ток на контакт — до 25 А для контактов диаметром 2,5 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам с ускорением до 5000 метров на секунду в квадрате.
• Устойчивость к линейным нагрузкам с ускорением до 2000 метров на секунду в квадрате.
• Срок службы — 500 сочленений-расчленений.
• Минимальная наработка — не менее 1000 часов.

Применение и монтаж

Розетка ШР12У1ЭШ1 применяется в составе низкочастотных цилиндрических соединителей серии ШР12. Изделие востребовано при сборке и ремонте радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и других устройств, где требуется надёжное разъёмное соединение экранированных кабелей.

Монтаж розетки осуществляется на кабель. Угловая конструкция патрубка позволяет экономить пространство внутри корпусов аппаратуры и обеспечивает удобную прокладку экранированного кабеля в условиях ограниченного объёма. При эксплуатации в помещениях с умеренным или холодным климатом изделие не требует дополнительных защитных кожухов. При размещении вне помещений необходимо применять защитные элементы, исключающие попадание влаги, пыли и воздействие ультрафиолетового излучения.

Электрические параметры и совместимость

Розетка рассчитана на напряжение до 850 В и частоту до 3 МГц, что позволяет использовать её в цепях постоянного и переменного тока широкого спектра радиоэлектронных устройств. Изделие обеспечивает коммутацию цепей с контактами диаметром 2,5 мм и рабочим током до 25 А на контакт. Показатель сопротивления изоляции не менее 5000 МОм гарантирует стабильную работу при нормальных климатических условиях.

Устойчивость к внешним воздействиям

Конструкция розетки ШР12У1ЭШ1 сохраняет работоспособность при значительных механических нагрузках. Изделие выдерживает вибрационные воздействия в широком диапазоне частот, одиночные и многократные удары, а также линейные ускорения. Температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать розетку в регионах с холодным климатом и в отапливаемых производственных помещениях. Кратковременный перегрев контактов до плюс 110 градусов Цельсия не приводит к выходу изделия из строя при соблюдении заявленных электрических параметров.

Ресурс и надёжность

Ресурс изделия составляет 500 циклов сочленения-расчленения при минимальной наработке не менее 1000 часов. Такие показатели достаточны для применения в аппаратуре, требующей периодического обслуживания и замены кабельных сборок, а также в стационарных установках с редким переподключением. Стабильность электрических параметров на протяжении всего срока службы обеспечивается конструкцией контактной группы и применением изоляционных материалов с высоким сопротивлением.
