Назначение и область применения

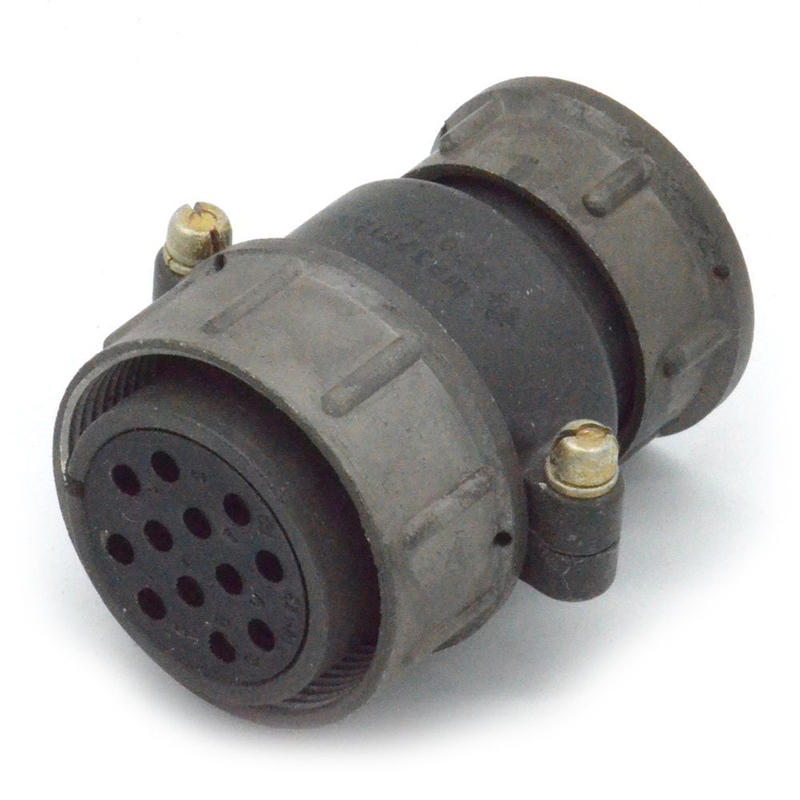

ШР12У1ЭШ1 «5» представляет собой кабельную вилку (розетку) из серии электрических соединителей ШР, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой сигнала до 3 МГц и рабочим напряжением до 850 В, что позволяет использовать его в широком спектре радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля в условиях ограниченного пространства и при монтаже в стойках, шкафах и корпусах приборов.

Соединитель допускает эксплуатацию при внутреннем и наружном монтаже. Корпус обеспечивает защиту контактной группы от пыли и влаги, что расширяет возможности применения изделия в полевых условиях, на подвижных объектах и в производственных помещениях с неблагоприятными факторами окружающей среды. Вилка ориентирована на сочленение с ответными розетками типов ШР12П1НШ1, ШР12П1ЭШ1, ШР12У1НШ1 и ШР12У1ЭШ1, что обеспечивает совместимость внутри серии ШР12 и упрощает подбор пары при проектировании и ремонте оборудования.

Технические особенности и конструкция

В основе обозначения ШР12У1ЭШ1 «5» заложена структурная схема, отражающая ключевые параметры изделия. Индекс ШР указывает на принадлежность к типу цилиндрических низкочастотных соединителей, число 12 определяет условный размер корпуса, буква У обозначает наличие углового патрубка для вывода кабеля. Цифра 1 после буквы У соответствует одному контакту диаметром 1,5 мм, буква Э свидетельствует о предназначении для работы с экранированным кабелем, буква Ш идентифицирует вилку (розетку), а завершающая цифра 1 указывает на комбинацию контактов.

Электрические характеристики изделия подтверждены следующими значениями:

• максимальная токовая нагрузка — 10 А на контакт, общая токовая нагрузка — 10 А;
• сопротивление контакта — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — 500 сочленений-расчленений;
• наработка — 1000 часов.

Контактные элементы выполнены с покрытием из серебра или никеля, что обеспечивает стабильное электрическое соединение, снижает переходное сопротивление и повышает стойкость к коррозии. Материалы и конструкция рассчитаны на длительную эксплуатацию с сохранением заявленных параметров в пределах установленного ресурса.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие выполнено в климатическом исполнении УХЛ и сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 60 °C. Это позволяет применять соединитель как в отапливаемых помещениях, так и в неотапливаемых сооружениях, на открытых площадках и в районах с холодным климатом. Конструкция выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па, что допускает использование изделия в условиях разреженной атмосферы, в том числе в высотном и авиационном оборудовании.

Соединитель устойчив к механическим воздействиям. Подтверждённая стойкость к вибрации охватывает диапазон частот от 1 до 5000 Гц при ускорении до 300 м/с². Изделие также выдерживает одиночные ударные нагрузки с ускорением до 5000 м/с², что обеспечивает надёжность электрических соединений при эксплуатации на подвижных средствах, в транспортных системах и промышленных установках с повышенным уровнем динамических нагрузок. Сочетание электрической прочности, механической стойкости и широкого температурного диапазона делает ШР12У1ЭШ1 «5» универсальным решением для ответственных узлов коммутации.

Монтаж и комплектность

Соединитель ШР12У1ЭШ1 «5» с артикулом 8867 относится к категории ШР12. Приёмка изделия соответствует обозначению «5», что отражает установленный порядок контроля качества при поставке. Угловая конструкция патрубка облегчает прокладку экранированного кабеля и снижает механические напряжения в месте ввода проводника. Наличие одного контакта диаметром 1,5 мм упрощает монтаж и обслуживание, а сочетание с ответными блочными розетками обеспечивает быстрое и надёжное подключение оборудования.

Применение соединителя целесообразно при компоновке радиочастотных трактов, цепей питания, сигнальных линий и экранированных соединений. Изделие сохраняет заявленные характеристики в пределах ресурса 500 циклов сочленения-расчленения и наработки 1000 часов, что подтверждает его пригодность для серийной аппаратуры и ремонтных работ.
