Назначение и область применения

ШР12У1ЭГ2 ВИЛКИ — низкочастотный цилиндрический кабельный соединитель-вилка серии ШР, предназначенный для монтажа с экранированными кабелями в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к соединителям объемного монтажа с резьбовым соединением и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъем рассчитан на использование как внутри, так и снаружи аппаратуры при условии защиты от пыли и воды, обеспечиваемой потребителем.

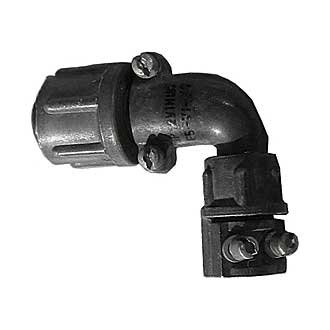

Благодаря конструкции с одним контактом и угловым патрубком, развернутым под 90 градусов к оси корпуса, соединитель удобен для монтажа в условиях ограниченного пространства, где требуется компактный отвод экранированного кабеля. Климатическое исполнение УХЛ позволяет эксплуатировать изделие в широком диапазоне температур, характерном для умеренного и холодного климата.

Технические характеристики и конструктивные особенности

Расшифровка обозначения ШР12У1ЭГ2 отражает ключевые конструктивные параметры соединителя. Тип ШР указывает на принадлежность к низкочастотным цилиндрическим соединителям, число 12 обозначает условный размер корпуса (габарит). Буква У означает угловой патрубок, развернутый под 90 градусов к оси корпуса. Цифра 1 указывает на количество контактов — один контакт. Буква Э обозначает гайку патрубка для экранированного кабеля, буква Г — тип контакта «вилка» со штыревым контактом. Число 2 обозначает сочетание контактов; для данной модели это один контакт диаметром 2,5 мм.

Электрические параметры изделия обеспечивают работу в цепях со значительными токами и напряжениями:

• количество контактов — 1 штука, диаметр контакта — 2,5 мм;
• максимальная токовая нагрузка одного контакта — до 35 А, общая по разъёму — до 35 А; типичный рабочий ток — порядка 25 А;
• максимальное напряжение цепи — до 850 В (амплитудное значение) для постоянного и переменного тока;
• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надежность

Соединитель рассчитан на работу в жёстких условиях, характерных для промышленной и полевой радиоэлектронной аппаратуры. Диапазон рабочих температур воздуха составляет примерно от минус 60 до плюс 60…110 градусов Цельсия в зависимости от конкретного источника и учёта перегрева контактов. Изделие выдерживает атмосферное пониженное давление до порядка 1,3 на 10 в минус четвертой степени Па (порядка 10 в минус шестой степени мм рт. ст.).

Механическая стойкость подтверждается следующими показателями:

• количество циклов сочленения и расчленения — не менее 500 циклов;
• минимальная наработка — порядка 1000 часов;
• по вибрации: диапазон частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду;
• механические удары одиночного действия — до 5000 метров в секунду за секунду;
• многократные механические удары — до 350 метров в секунду за секунду.

Монтаж и комплектация

ШР12У1ЭГ2 ВИЛКИ предназначен для объемного монтажа с экранированным кабелем. Резьбовое соединение обеспечивает надёжную фиксацию ответной части и стабильность электрического контакта при механических воздействиях. Наличие гайки патрубка для экранированного кабеля позволяет выполнить корректную заделку экрана и обеспечить необходимую помехозащищённость линии. Один штыревой контакт диаметром 2,5 мм рассчитан на подключение проводника, соответствующего по сечению максимальной токовой нагрузке до 35 А.

Применение углового патрубка упрощает трассировку кабеля в корпусах аппаратуры, снижая изгибающие нагрузки в месте ввода. Изделие поставляется как самостоятельная сборочная единица и предназначено для монтажа в составе аппаратуры потребителем. Артикул товара: 51076.
