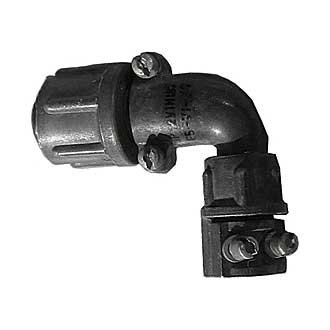

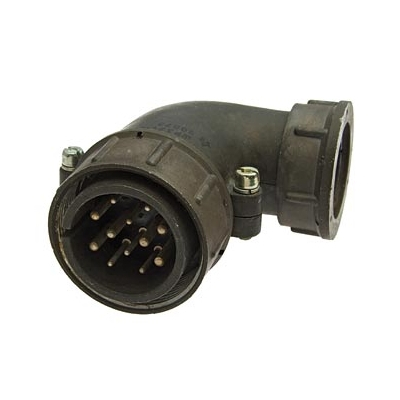

ШР12У1ЭГ2 Элекон

Цена:

1550 ₽

Производитель: Элекон

Технические характеристики

ШР12У1ЭГ2 от завода Элекон — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР общего назначения. Она предназначена для надежного соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В амплитудного значения. Производится в климатическом исполнении УХЛ для внутреннего и наружного применения с защитой от пыли и влаги.

Соединитель имеет условный размер корпуса 12, 1 контакт диаметром 2,5 мм с сопротивлением не более 1 мОм и максимальной токовой нагрузкой 35 А на контакт (общая — также 35 А). Сопротивление изоляции составляет не менее 5000 МОм, ресурс — минимум 1000 часов наработки и 500 циклов сочленений/расчленений.

Вибрационная стойкость достигает 1–5000 Гц с ускорением 300 м/с² (30 g), механический удар — до 5000 м/с² (500 g) для одиночных воздействий.

Расшифровка: ШР — тип, 12 — размер корпуса, У — угловой патрубок, 1 — число контактов, Э — гайка для экранированного кабеля, Г2 — исполнение. Сочленение резьбовое с одношпоночной поляризацией, контакты покрыты серебром или никелем, корпус металлический, изолятор — карболит.

Взаимосовместима с разъемами серий ШР, 2РТ-А, 2РТТ, ШРГ.

Используется в электро- и радиоаппаратуре для подключения цепей, проводов, кабелей, узлов и блоков в условиях вибрации, ударов и широкого диапазона температур от -60 до +100 °C.

Описание

ШР12У1ЭГ2

ШР12У1ЭГ2: цилиндрический разъём для надёжного подключения экранированного кабеля

ШР12У1ЭГ2 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной вилки с угловым патрубком для экранированного кабеля. Разъём рассчитан на применение в электрических цепях постоянного и переменного тока, где особенно важны механическая прочность, устойчивость контакта и защита сигнальной линии от электромагнитных помех.

Расшифровка обозначения

Маркировка ШР12У1ЭГ2 отражает конструктивное исполнение изделия:

ШР — серия цилиндрических низкочастотных разъёмов.
12 — условный размер корпуса.
У — угловой патрубок, позволяющий аккуратно выводить кабель при ограниченном монтажном пространстве.
1 — количество контактов.
Э — исполнение для экранированного кабеля.
Г — кабельная вилка.
2 — вариант сочетания контактов.

Одноконтактная конструкция делает ШР12У1ЭГ2 практичным решением для силовых цепей, одиночных сигнальных линий, цепей питания и специализированных подключений, в которых требуется компактное разъёмное соединение с резьбовой фиксацией.

Основные характеристики

Параметр	Значение
Тип изделия	Кабельная вилка
Конструкция	Цилиндрическая, низкочастотная
Размер корпуса	12
Количество контактов	1
Диаметр контакта	2,5 мм
Рабочий ток	До 25 А
Максимальное рабочее напряжение постоянного тока	До 850 В
Покрытие контакта	Серебро
Переходное сопротивление контакта	До 1 мОм
Сопротивление изоляции в нормальных условиях	Не менее 5000 МОм
Монтаж	Пайка
Допустимое сечение присоединяемого провода	До 3 мм²
Способ сочленения	Резьбовой
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	Не менее 1000 часов
Срок сохраняемости	Не менее 15 лет
Габаритные размеры	54,1 × 38,6 × 21,5 мм

Серебрение контактной поверхности способствует снижению контактного сопротивления и повышает стабильность электрического соединения при длительной эксплуатации. Резьбовое сочленение предотвращает случайное разъединение при вибрации, транспортировке оборудования или перемещении кабеля.

Особенности конструкции

Ключевая особенность ШР12У1ЭГ2 — угловой патрубок . Такое решение уменьшает радиус изгиба кабеля непосредственно у корпуса разъёма и помогает организовать монтаж в шкафах автоматики, приборных отсеках, корпусах аппаратуры и других стеснённых пространствах.

Исполнение «Э» предусматривает работу с экранированным кабелем. Экран кабеля помогает снизить воздействие внешних электромагнитных полей и уменьшить уровень помех, что существенно для измерительных систем, радиотехнических устройств, цепей управления и аппаратуры промышленной автоматики.

Разъёмы серии ШР используют одношпоночную поляризацию. Она задаёт правильное взаимное положение вилки и ответной розетки, предотвращая ошибочное соединение при монтаже и обслуживании. Контактная пара фиксируется резьбовым способом, обеспечивая надёжное механическое удержание.

Условия эксплуатации

ШР12У1ЭГ2 рассчитан на эксплуатацию в климатическом исполнении УХЛ. Указанный диапазон рабочих температур составляет от −60 °C до +60 °C, а с учётом нагрева контактной группы — до +110 °C. Для разъёма также заявлена устойчивость к вибрационным и ударным нагрузкам, что позволяет использовать его в оборудовании с повышенными требованиями к механической надёжности.

При наружном использовании разъём требует защиты со стороны оборудования от прямого попадания пыли и воды. Это важно учитывать при выборе корпуса, кабельного ввода, уплотнений и схемы прокладки кабеля.

Где применяется ШР12У1ЭГ2

Разъём ШР12У1ЭГ2 может использоваться в составе:

промышленного электрооборудования;
систем автоматизации и управления;
измерительных приборов и испытательных стендов;
радиотехнической и электронной аппаратуры;
источников питания и силовых цепей;
стационарных и мобильных комплексов с вибрационными нагрузками;
оборудования, требующего подключения экранированной кабельной линии.

При подборе ответной части необходимо проверить не только тип соединителя, но и соответствие количества контактов, сочетания контактов, исполнения по экранированию, расположения ключа, способа монтажа и требований технической документации. Серия ШР включает вилки и розетки в приборном и кабельном исполнениях, поэтому совместимость должна подтверждаться по обозначению и нормативной документации конкретной пары.

ШР12У1ЭГ2 сочетает одноконтактное силовое исполнение, возможность присоединения экранированного кабеля, угловой вывод и резьбовую фиксацию. Благодаря этому разъём подходит для задач, где нужно получить устойчивое, обслуживаемое и механически надёжное электрическое соединение.
