Назначение и область применения

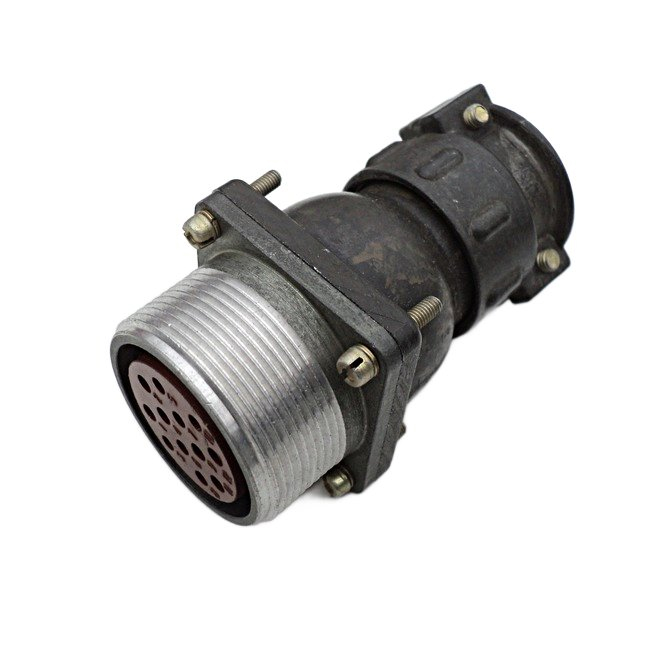

ШР12ПК1НШ2 — вилка блочная (приборная) серии соединителей ШР, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к низкочастотным цилиндрическим негерметичным разъемам общего назначения с резьбовым соединением. Вилка монтируется на блок или прибор и применяется для внутреннего монтажа в аппаратуре, обеспечивая коммутацию цепей постоянного, переменного и импульсного тока частотой до 3 МГц.

Соединитель совместим с розетками серий 2РТТ и 2РТ-А, что расширяет возможности его использования в составе различного оборудования. Допускается наружное применение при условии обеспечения защиты от пыли, влаги и прямого солнечного воздействия.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР12ПК1НШ2 содержит полную информацию о конструктивном исполнении изделия:

• ШР — тип соединителя: низкочастотный цилиндрический разъем;
• 12 — условный размер корпуса;
• ПК — конструктивное исполнение с прямым патрубком для блочного монтажа;
• 1 — количество контактов: один контакт диаметром 2,5 мм;
• НШ2 — исполнение для неэкранированного кабеля, нормальные габариты, вилка.

Корпус изделия выполнен из металла, изолятор — из карболита. Контакты имеют покрытие из серебра или никеля, что обеспечивает стабильные электрические параметры и устойчивость к окислению.

Технические характеристики

Изделие рассчитано на эксплуатацию в составе аппаратуры с высокими требованиями к надежности соединений. Ключевые параметры:

• Максимальное рабочее напряжение — 850 В;
• Максимальная токовая нагрузка на контакт — до 35 А;
• Сопротивление контакта — не более 1–2,5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Количество сочленений — до 500 циклов;
• Минимальная наработка — 1000 часов.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность в широком диапазоне внешних факторов:

• Климатическое исполнение УХЛ — для умеренного и холодного климата;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия (до плюс 110 градусов Цельсия с учетом перегрева контактов);
• Синусоидальная вибрация — от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g);
• Механический удар одиночного действия — 5000 метров на секунду в квадрате (500 g);
• Механический удар многократного действия — 350 метров на секунду в квадрате (35 g).

Приемка и качество

Изделие соответствует приемке «5», что подтверждает прохождение установленного контроля и пригодность для применения в ответственной аппаратуре. Артикул товара — 8851, категория — ШР12.

Благодаря сочетанию компактного блочного исполнения, резьбового способа сочленения и высоких электрических характеристик вилка ШР12ПК1НШ2 обеспечивает стабильное контактное соединение при длительной эксплуатации в составе радиоэлектронных устройств.
