Назначение и область применения

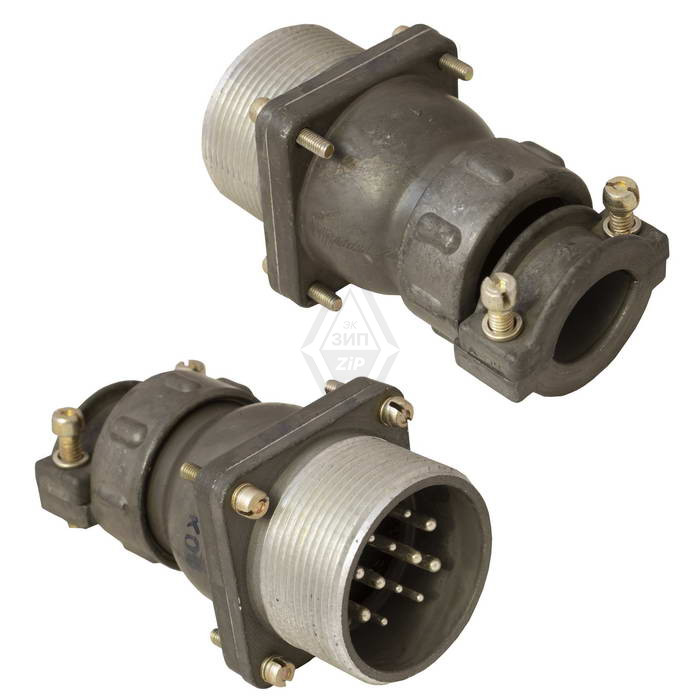

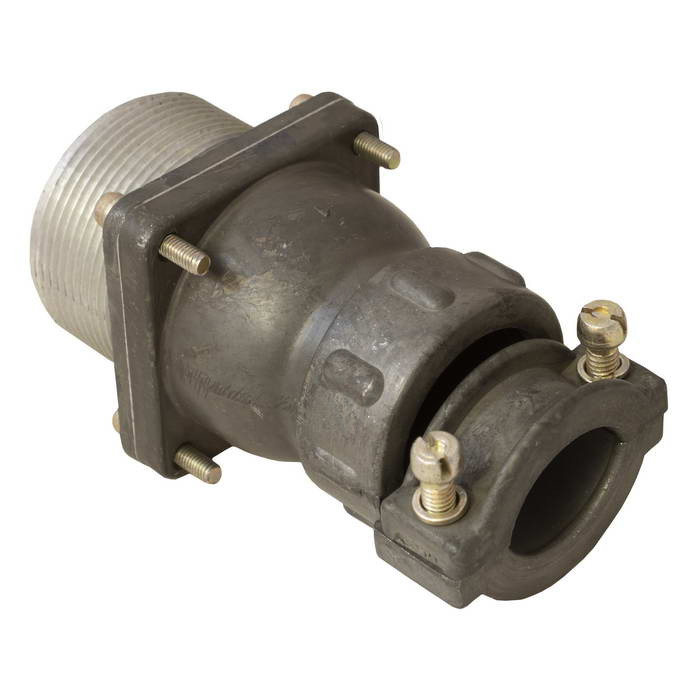

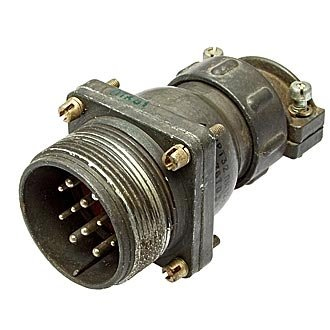

Вилка ШР12ПК1НШ2 представляет собой низкочастотный цилиндрический соединитель серии ШР объёмного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая приборы внутреннего и наружного применения при условии защиты от пыли и влаги.

Соединитель широко используется в контрольно-измерительных приборах, промышленной электронике и оборудовании с высокими требованиями к надёжности соединений. Доступны варианты с приёмкой ОТК, ОС (особо стойкие) или ПЗ (приёмка заказчика).

Конструктивные особенности и расшифровка обозначения

Маркировка ШР12ПК1НШ2 несёт в себе полную информацию о конструктивном исполнении изделия:

• ШР — тип соединителя: низкочастотный цилиндрический;
• 12 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 1 — количество контактов: один штыревой контакт диаметром 2,5 мм;
• Н — исполнение для неэкранированного кабеля;
• Ш — вилка (штекер);
• 2 — сочетание контактов.

Вилка монтируется на блок методом пайки и подходит для проводов сечением до 3 мм². Корпус выполнен из металла, изолятор — из карболита, что обеспечивает высокую механическую прочность и стабильность электрических параметров в широком диапазоне условий эксплуатации.

Технические характеристики

Изделие рассчитано на работу со следующими электрическими параметрами:

• рабочий ток — 25 А, при этом максимальная токовая нагрузка на контакт достигает 35 А;
• максимальное напряжение — не более 850 В постоянного, переменного или импульсного тока частотой до 3 МГц;
• сопротивление контакта — не более 1 мОм.

Климатическое исполнение УХЛ допускает эксплуатацию при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Надёжность и механическая стойкость

ШР12ПК1НШ2 рассчитан на длительную эксплуатацию в условиях повышенных механических нагрузок. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате. Устойчивость к ударным воздействиям подтверждена для одиночного удара с ускорением 5000 метров на секунду в квадрате и многократного — 350 метров на секунду в квадрате. Допустимая линейная нагрузка составляет 2000 метров на секунду в квадрате.

Ресурсные показатели соединителя обеспечивают не менее 500 циклов сочленений-расчленений и минимальную наработку 1000 часов. Срок сохраняемости изделия — не менее 15 лет. Совокупность перечисленных характеристик делает вилку ШР12ПК1НШ2 надёжным решением для ответственных узлов промышленной и измерительной аппаратуры.
