Назначение и область применения

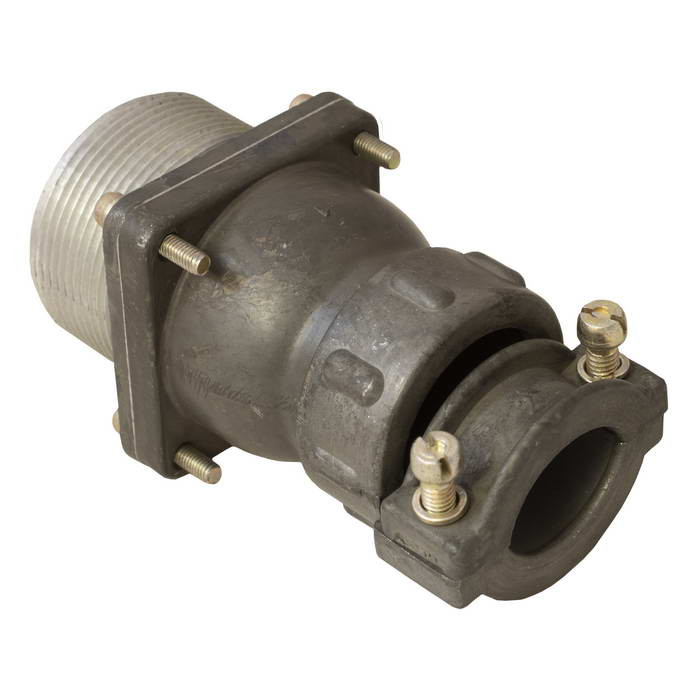

ШР12ПК1НШ2 ВИЛКИ «5» представляет собой низкочастотный цилиндрический соединитель, выполненный в виде вилки (штекера), предназначенной для организации надёжного разъёмного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии ШР12 и находит применение при монтаже блоков, приборных панелей и узлов, где требуется стабильный электрический контакт при значительных токовых нагрузках. Конструкция рассчитана на внутреннее и наружное использование, что обеспечивается защитой от пыли и влаги. Соединитель допускает эксплуатацию в составе аппаратуры, подверженной механическим воздействиям, включая вибрационные и ударные нагрузки.

Благодаря одноконтактному исполнению с контактом диаметром 2,5 миллиметра и рабочему току до 25–35 ампер на контакт, вилка подходит для силовых цепей, цепей питания и заземления. Максимальное рабочее напряжение достигает 850 вольт, что расширяет сферу применения изделия в устройствах с повышенными требованиями к электрической прочности.

Конструктивные особенности и технические характеристики

Расшифровка условного обозначения ШР12ПК1НШ2 указывает на следующие конструктивные признаки:

• ШР — цилиндрический соединитель общего назначения;
• 12 — условный размер корпуса;
• ПК — прямое исполнение с патрубком для монтажа;
• 1 — один контакт диаметром 2,5 миллиметра;
• Н — исполнение для неэкранированного кабеля;
• Ш — вилка (штекер);
• 2 — комбинация контактов.

Монтаж изделия осуществляется пайкой на блок или приборную панель. Сочленение с ответной частью выполняется резьбовым способом, поляризация — одношпоночная, что исключает неправильное подключение. Габаритные размеры составляют около 64,8 на 22 на 22 миллиметра. Корпус изготовлен из металла, изолятор — из карболита, а материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.

Электрические параметры изделия подтверждены следующими значениями: сопротивление контакта диаметром 2,5 миллиметра — не более 1 миллиома, сопротивление изоляции — не менее 5000 мегаом. Минимальная наработка составляет 1000 часов, а допустимое количество сочленений — 500 циклов, что гарантирует длительный срок службы при регулярной коммутации.

Условия эксплуатации и надёжность

Изделие выполнено в климатическом исполнении УХЛ и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате, а также одиночные удары с ускорением до 5000 метров на секунду в квадрате. Такие показатели подтверждают пригодность вилки для применения в аппаратуре, работающей в условиях повышенных механических воздействий.

Приёмка изделия соответствует категории «5», что подтверждает проведение установленных проверок и испытаний. Применение качественных материалов контактной группы и металлического корпуса обеспечивает стабильность электрических параметров на протяжении всего срока эксплуатации, а защищённое исполнение позволяет использовать соединитель как внутри помещений, так и в наружных условиях при соблюдении требований к монтажу и сочленению.
