Назначение

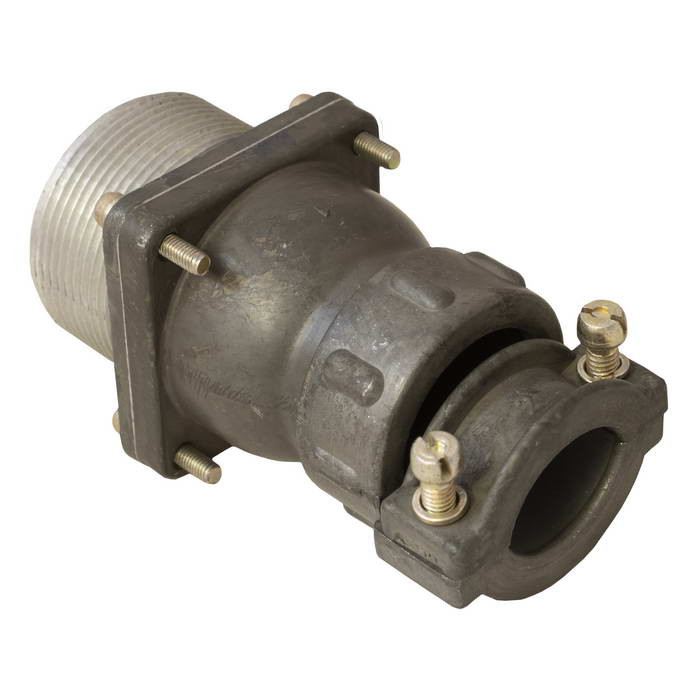

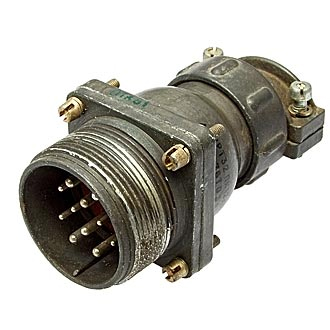

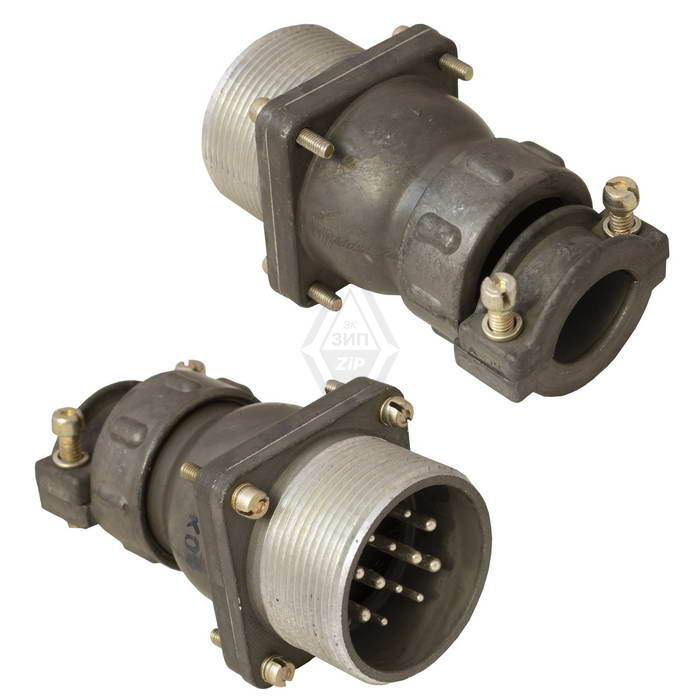

ШР12ПК1НШ2 от производителя Элекон с приемкой «ОТК» представляет собой приборную вилку низкочастотного цилиндрического соединителя общего назначения. Данный соединитель предназначен для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное электрическое соединение цепей с передачей рабочего тока до 25 ампер.

Изделие относится к категории ШР12, что соответствует условному размеру корпуса 12. Приемка «ОТК» означает, что каждая партия проходит контроль отделом технического контроля предприятия Элекон, что подтверждает соответствие заявленным параметрам и повышенное внимание к качеству производства.

Расшифровка обозначения

Маркировка соединителя содержит полную информацию о его конструкции и области применения:

• ШР — тип соединителя (шкала радиотехническая).
• 12 — условный размер корпуса.
• ПК — исполнение с прямым патрубком, приборная часть.
• 1 — количество контактов.
• Н — предназначен для неэкранированного кабеля.
• Ш — вилка (штыревая часть соединителя).
• 2 — сочетание контактов.

Технические характеристики

Электрические параметры соединителя обеспечивают стабильную работу в цепях с высокими токовыми нагрузками. Рабочий ток составляет 25 А, максимальное напряжение постоянного тока достигает 850 В. Контакты выполнены диаметром 2,5 мм с серебряным покрытием, что снижает переходное сопротивление и повышает надежность соединения.

Сопротивление контактов не превышает 1 мОм, сопротивление изоляции составляет не менее 5000 МОм. Такие показатели гарантируют минимальные потери и отсутствие утечек даже при длительной эксплуатации.

Ресурсные характеристики подтверждают долговечность изделия: количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жестких климатических и механических условиях. Температура окружающей среды — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учетом перегрева контактов до плюс 110 градусов Цельсия. Пониженное давление — 1,3 умноженное на 10 в минус четвертой степени Паскаля.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате, одиночный удар 5000 метров на секунду в квадрате, многократный удар 350 метров на секунду в квадрате, а также линейную нагрузку 2000 метров на секунду в квадрате.

Климатическое исполнение УХЛ допускает внутреннее и наружное применение с защитой от пыли и влаги.

Применение

ШР12ПК1НШ2 используется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации электрических цепей. Приборная часть с прямым патрубком позволяет монтировать вилку непосредственно на корпусе устройства. Исполнение для неэкранированного кабеля упрощает монтаж и снижает массу кабельной сборки.

Благодаря одному силовому контакту, соединитель оптимален для передачи цепей питания или сигнальных цепей с высоким током. Приемка «ОТК» подтверждает контроль качества на этапе производства и пригодность изделия для ответственных применений.
