Назначение и общее описание

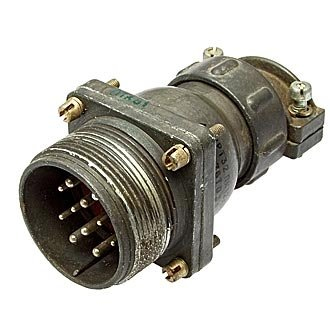

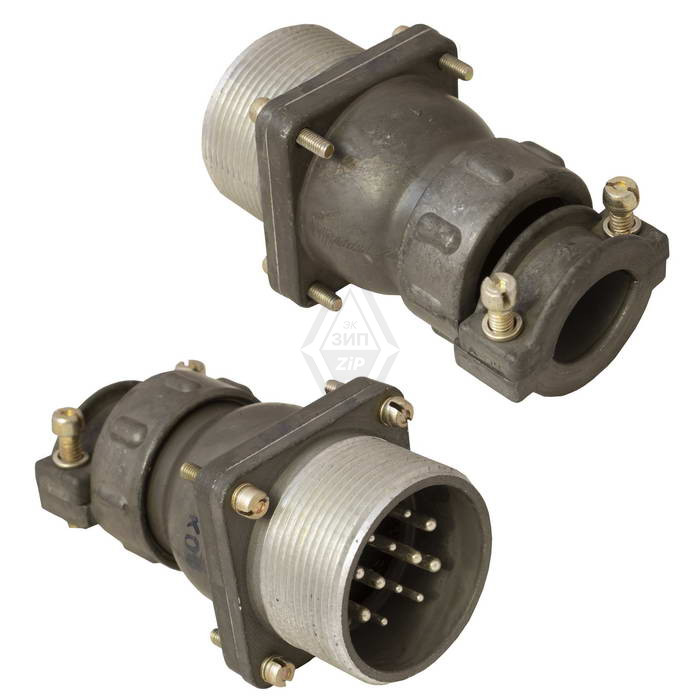

ШР12ПК1НШ2 «5» (артикул 8847) — приборная вилка из серии соединителей ШР, предназначенная для работы в электрических цепях переменного и постоянного тока. Изделие относится к категории ШР12 и применяется в составе разъёмных соединений совместно с ответной розеткой соответствующего типа.

Конструктивно вилка представляет собой прямое исполнение с патрубком (обозначение ПК) для неэкранированного кабеля (обозначение Н). Контактная часть включает один контакт диаметром 2,5 мм с серебряным покрытием, что отражено в маркировке отсутствием буквенного обозначения покрытия после символа Н. Сочленение с ответной частью резьбовое, что обеспечивает надёжную фиксацию и стабильность электрического контакта при механических воздействиях.

Данное исполнение поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки и пригодность к применению в ответственных электрических соединениях.

Конструктивные особенности и монтаж

Монтаж вилки выполняется методом пайки. Конструкция допускает подсоединение проводов сечением до 3 квадратных миллиметров и обеспечивает до 3 припаек. Габаритные размеры изделия составляют 64,8 на 22 на 22 миллиметра. Поляризация соединения — одношпоночная, что исключает неправильную стыковку с ответной розеткой и обеспечивает однозначное взаимное положение контактов.

• Тип контакта: один контакт диаметром 2,5 мм.
• Покрытие контакта: серебро.
• Тип сочленения: резьбовое.
• Способ монтажа: пайка.
• Сечение подсоединяемых проводов: до 3 квадратных миллиметров, до 3 припаек.
• Поляризация: одношпоночная.
• Габаритные размеры: 64,8 на 22 на 22 миллиметра.

Технические характеристики

Электрические параметры вилки обеспечивают работу в цепях с существенной токовой нагрузкой. Рабочий ток составляет 25 ампер, при этом максимальная нагрузка на контакт допускается до 35 ампер. Максимальное напряжение достигает 850 вольт по амплитудному значению.

Контактное сопротивление не превышает 1 миллиома, что свидетельствует о высоком качестве контактного соединения. Сопротивление изоляции составляет не менее 5000 мегаом, что гарантирует надёжную электрическую развязку токоведущих частей.

• Рабочий ток: 25 ампер.
• Максимальная нагрузка на контакт: до 35 ампер.
• Максимальное напряжение: до 850 вольт (амплитудное значение).
• Сопротивление контакта: не более 1 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.

Условия эксплуатации

Климатическое исполнение изделия — УХЛ, предусмотрено применение как внутри помещений, так и снаружи при наличии защиты от пыли и влаги. Диапазон рабочих температур воздуха составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.

Вилка сохраняет работоспособность при вибрационных нагрузках в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате, при одиночных ударах с ускорением до 5000 метров на секунду в квадрате, а также при линейном ускорении 2000 метров на секунду в квадрате.

Ресурс и сроки службы

• Количество соединений: 500 циклов.
• Наработка: 1000 часов.
• Срок хранения: 15 лет.

Применение

Вилка ШР12ПК1НШ2 «5» применяется в приборном исполнении в сочетании с ответной розеткой серии ШР12. Основная область использования — разъёмные электрические соединения в составе приборов, аппаратуры и оборудования, где требуется передача тока до 25 ампер при напряжении до 850 вольт, устойчивость к вибрации, ударам и широкому диапазону температур.

Резьбовое сочленение и одношпоночная поляризация делают изделие пригодным для условий, где важны надёжность фиксации и исключение ошибок при подключении. Благодаря климатическому исполнению УХЛ и защите от пыли и влаги вилка может эксплуатироваться как внутри помещений, так и на открытом воздухе. Приёмка «5» подтверждает пригодность изделия для ответственных применений.
