Назначение соединителя ШР12ПК1НГ2

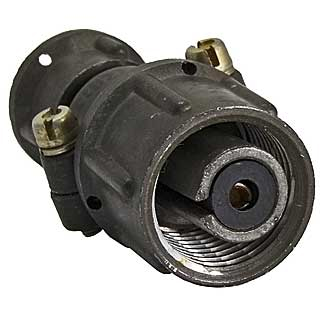

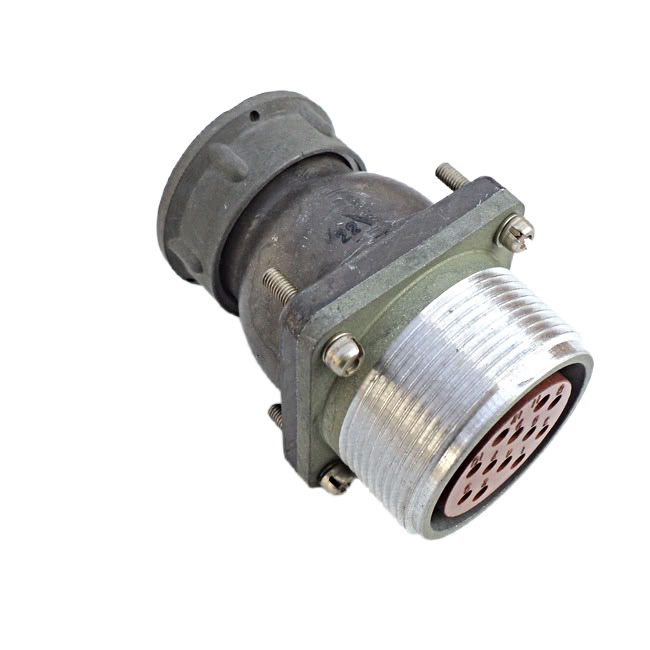

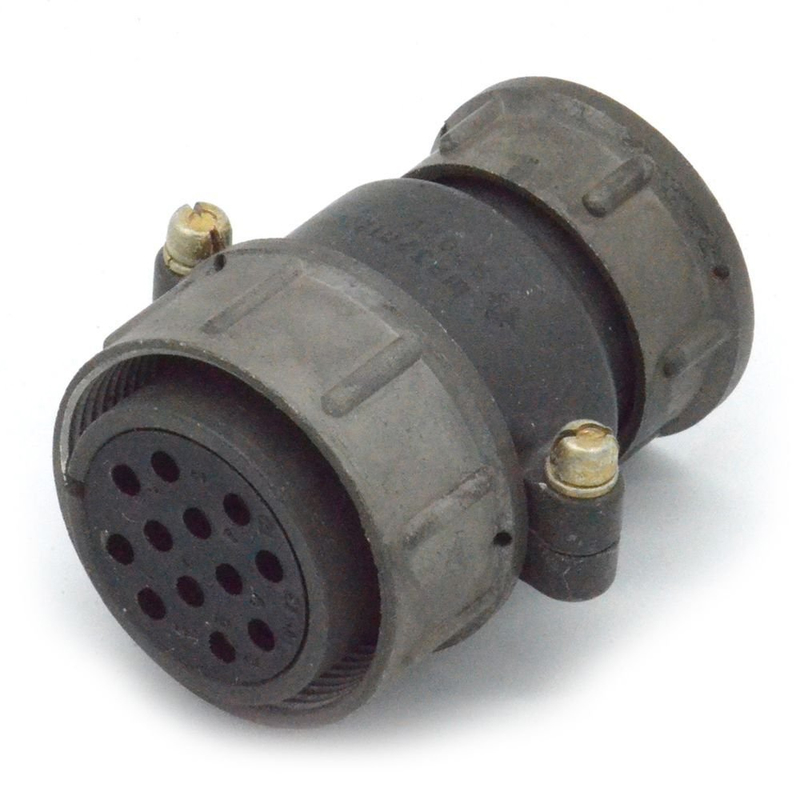

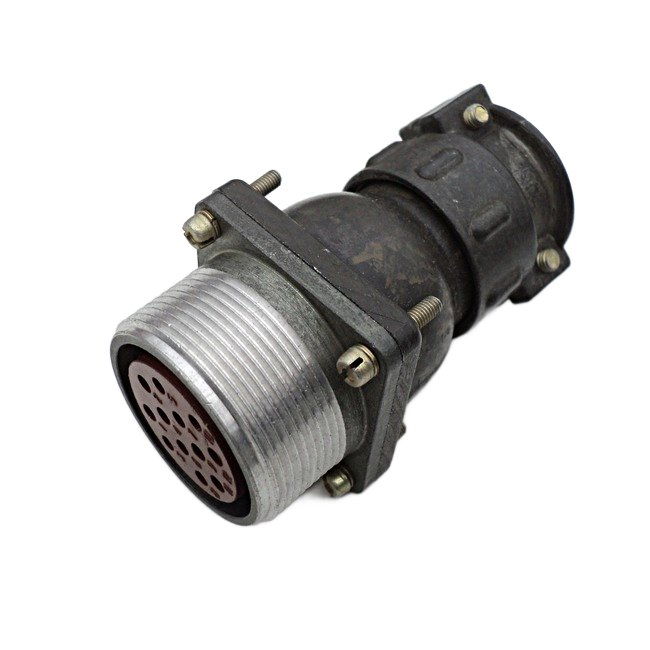

ШР12ПК1НГ2 — это розетка приборная с прямым патрубком, относящаяся к низкочастотным цилиндрическим соединителям серии ШР нормальных габаритов. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику. Розетка выступает приборной частью соединителя и монтируется на корпусе аппаратуры, обеспечивая надёжный электрический контакт с ответной частью.

Область применения

Соединитель применяется для внутреннего монтажа в климатическом исполнении УХЛ (умеренный и холодный климат) по ГОСТ 15150-69. Допускается также наружное применение при условии защиты от пыли и влаги. Розетка востребована в составе электро- и радиоаппаратуры, где требуется коммутация цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Подтверждённые технические характеристики

• Рабочий ток — 25 А.
• Максимальная токовая нагрузка на контакт — до 35 А (для контакта диаметром 2,5 мм).
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Частота коммутируемых цепей — до 3 МГц.
• Напряжение — до 850 В (амплитудное значение).
• Число контактов — 1.
• Условный размер корпуса — 12.
• Габариты — нормальные (исполнение Н).
• Сочетание контактов — вариант 2.

Условия эксплуатации и стойкость к воздействиям

Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, при перегреве контактов допускается нагрев до плюс 110 градусов Цельсия. Наработка составляет минимум 1000 часов, ресурс сочленений-расчленений — 500 циклов.

Расшифровка обозначения

Маркировка ШР12ПК1НГ2 читается следующим образом:

1. ШР — тип соединителя, низкочастотный цилиндрический.
2. 12 — условный размер корпуса.
3. ПК — приборная часть с прямым патрубком.
4. 1 — число контактов.
5. Н — нормальные габариты.
6. Г — розетка.
7. 2 — сочетание контактов.

Таким образом, ШР12ПК1НГ2 представляет собой одноконтактную приборную розетку с прямым патрубком, рассчитанную на силовые и низкочастотные цепи в составе ответственных электро- и радиотехнических изделий.
