Назначение

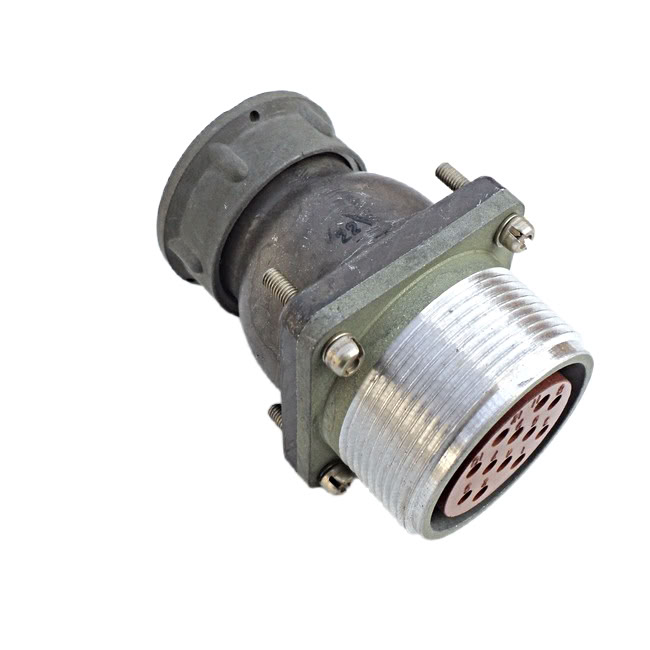

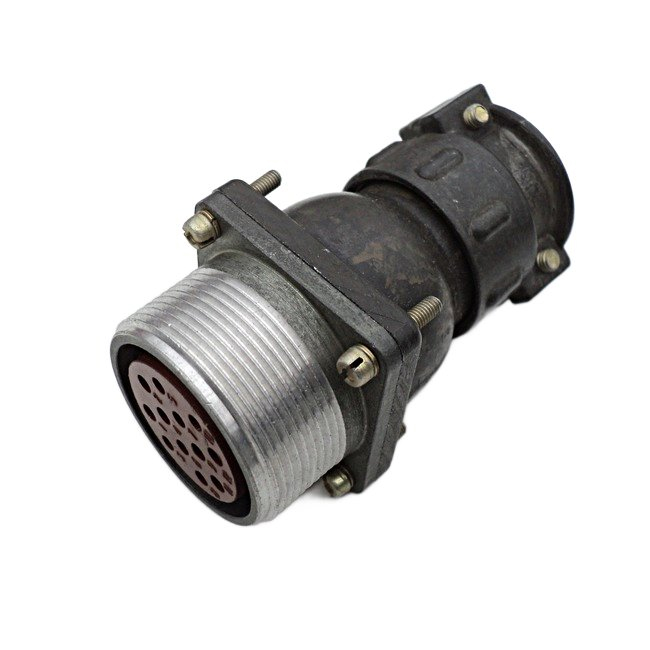

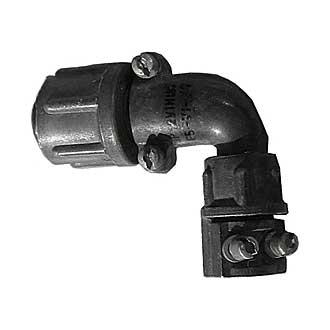

ШР12ПК1НГ2 «5» — блочная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для электрического соединения цепей и передачи сигнала и питания между блоками и узлами приборов. Розетка изготовлена в соответствии с техническими условиями НКЦС.434410.111ТУ и выпускается из карболита.

Приёмка «5» подтверждает, что изделие прошло контроль качества по установленным требованиям и соответствует заявленным характеристикам. Такой соединитель востребован в составе аппаратуры, где требуется надёжная коммутация при повышенных токах и напряжении.

Конструкция и материалы

Корпус розетки выполнен из алюминиевого сплава А-22 с оксидированием. Цвет корпуса — серый. Габаритные размеры составляют 22 на 22 на 72 мм. Шаг резьбы накидной гайки — M16 на 1,5 мм. Поляризация одношпоночная, что исключает неправильное сочленение. Вид патрубка — прямой (П), гайка предназначена для неэкранированного кабеля (Н).

• Количество контактов — 1.
• Диаметр контакта — 2,5 мм.
• Материал контакта — латунь с серебряным покрытием (Ag).
• Тип контакта — извлекаемый.
• Материал корпуса — алюминиевый сплав А-22 с оксидированием.
• Материал изолятора — карболит.

Извлекаемый контакт упрощает обслуживание и замену при необходимости. Серебряное покрытие обеспечивает стабильное переходное сопротивление и снижает нагрев в зоне контакта.

Электрические параметры

Максимальное рабочее напряжение составляет 850 В. Ток на контакт — до 35 А. Сопротивление контакта — не более 1 мОм. Сопротивление изоляции — не менее 5000 МОм. Такие параметры позволяют использовать розетку в силовых и сигнальных цепях радиоэлектронной аппаратуры.

Условия эксплуатации

Изделие рассчитано на работу при температурах от минус 60 до плюс 60 градусов Цельсия (климатическое исполнение УХЛ). Допустимая влажность — до 98 процентов при плюс 25 градусах Цельсия. Диапазон атмосферного давления — от 1,33 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы до 170 дБ и удары до 500 g. Это делает его пригодным для эксплуатации в жёстких механических условиях.

Применение

Розетка ШР12ПК1НГ2 «5» применяется в радиоэлектронной и радиотехнической аппаратуре для подключения блоков, модулей и кабельных сборок. Она подходит для цепей с рабочим напряжением до 850 В и током до 35 А на контакт. Благодаря стойкости к вибрации, ударам и широкому диапазону температур изделие может использоваться в составе оборудования, работающего в сложных климатических и механических условиях.

Прямой патрубок и гайка для неэкранированного кабеля упрощают монтаж кабельных линий. Одношпоночная поляризация обеспечивает правильное сочленение с ответной частью соединителя серии ШР.
