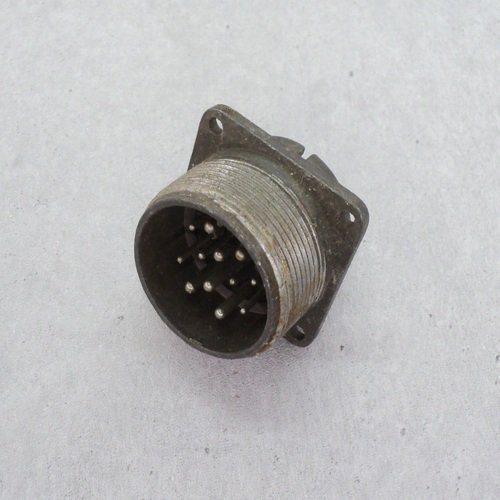

ШР12ПК1ЭШ2 ВИЛКИ БЛОЧНЫЕ «5»

Цена:

1200 ₽

Технические характеристики

ШР12ПК1ЭШ2 — это вилка блочная (приборная) из серии низкочастотных цилиндрических соединителей ШР, предназначенная для монтажа на блок или прибор и соединения электрических цепей в аппаратуре.

Эта вилка относится к негерметичным низкочастотным соединителям с резьбовым соединением и используется для соединения проводов и кабелей в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц. Разъемы серии ШР применяются как во внутренних, так и во внешних монтажах (при условии внешней защиты от пыли и воды) в климатическом исполнении УХЛ.

Номинальный рабочий ток контакта — порядка 25 А, при максимально допустимой токовой нагрузке на один контакт до 35 А.
Максимальное напряжение цепи — до 850 В постоянного либо переменного тока (амплитудное значение).
Сопротивление контакта диаметром 2,5 мм не превышает 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Количество контактов в этой модификации — 1 штырь диаметром 2,5 мм.
Контакты выполнены из серебра либо с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
Корпус — металлический, изолятор чаще всего выполнен из карболита; предусмотрено резьбовое сочленение с ответной розеткой.
Габаритные размеры вилки ШР12ПК1ЭШ2 составляют примерно 52,2×22×22 мм.

Рабочий диапазон температур воздуха — приблизительно от −60 до +60 °С, с возможным перегревом контактов до +110 °С в переходных режимах.
Разъем выдерживает до 500 циклов сочленений‑расчленений и имеет минимальную наработку около 1000 часов.
Соединитель рассчитан на повышенные механические нагрузки: синусоидальную вибрацию до 300 м/с² в диапазоне 1–5000 Гц, удары одиночного действия до 5000 м/с² и многократного действия до 350 м/с², а также пониженное давление до порядка 1,3·10⁻⁴ Па.

Описание

Назначение и область применения

ШР12ПК1ЭШ2 представляет собой вилку блочную (приборную) из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для монтажа на блок или прибор и служит для соединения электрических цепей в аппаратуре различного назначения. Данная вилка относится к негерметичным низкочастотным соединителям с резьбовым соединением и применяется для коммутации проводов и кабелей в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц.

Разъемы серии ШР находят широкое применение как во внутренних, так и во внешних монтажах при условии обеспечения внешней защиты от пыли и воды. Изделие выполнено в климатическом исполнении УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. Конструкция вилки блочной предусматривает установку непосредственно на корпус прибора или блока, обеспечивая надежное и компактное подключение ответной кабельной части.

Электрические и эксплуатационные характеристики

Соединитель ШР12ПК1ЭШ2 рассчитан на работу с номинальным рабочим током контакта порядка 25 А, при этом максимально допустимая токовая нагрузка на один контакт достигает 35 А. Максимальное напряжение цепи составляет до 850 В постоянного либо переменного тока (амплитудное значение). Сопротивление контакта диаметром 2,5 мм не превышает 1 мОм, что обеспечивает минимальные потери в месте соединения. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Количество контактов в данной модификации — 1 штырь диаметром 2,5 мм. Контакты выполнены из серебра либо имеют серебряное покрытие, что гарантирует низкое переходное сопротивление и высокую коррозионную стойкость в процессе длительной эксплуатации. Корпус изделия металлический, изолятор изготовлен из карболита. Сочленение с ответной розеткой осуществляется посредством резьбового соединения, что исключает самопроизвольное разъединение при вибрационных и ударных воздействиях.

Механическая прочность и условия эксплуатации

Соединитель отличается повышенной устойчивостью к механическим нагрузкам и рассчитан на длительный срок службы. Изделие выдерживает не менее 500 циклов сочленений-расчленений при минимальной наработке около 1000 часов. Рабочий диапазон температур воздуха составляет приблизительно от минус 60 до плюс 60 градусов Цельсия, при этом в переходных режимах допускается перегрев контактов до плюс 110 градусов Цельсия.

Конструкция вилки обеспечивает стабильную работу при следующих механических воздействиях:

синусоидальная вибрация до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц;
удары одиночного действия с ускорением до 5000 метров на секунду в квадрате;
удары многократного действия с ускорением до 350 метров на секунду в квадрате;
пониженное атмосферное давление до порядка 1,3 на 10 в минус четвертой степени паскаля.

Габаритные размеры и комплектация

Габаритные размеры вилки ШР12ПК1ЭШ2 составляют примерно 52,2 на 22 на 22 миллиметра, что позволяет размещать ее в ограниченном пространстве приборных отсеков и на панелях оборудования. Приемка изделия соответствует классу «5», что подтверждает проведение необходимых контрольных испытаний и проверок в соответствии с установленными требованиями.

Артикул изделия — 8857. Вилка блочная ШР12ПК1ЭШ2 является готовым к монтажу компонентом, не требующим дополнительной доработки перед установкой. Подключение проводов и кабелей выполняется с учетом маркировки контактов и схемы соединений конкретного оборудования.
