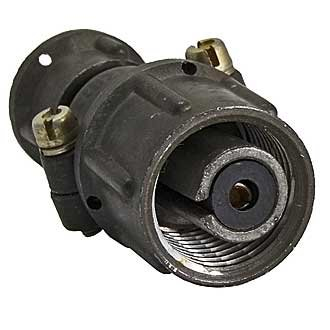

ШР12ПК1ЭШ2: надёжный цилиндрический разъём для электрических соединений

ШР12ПК1ЭШ2 — приборная вилка серии ШР, предназначенная для разъёмного соединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция с резьбовым сочленением, одиночным силовым контактом и возможностью работы с экранированным кабелем делает этот соединитель практичным решением для оборудования, где особенно важны механическая устойчивость и стабильность электрического контакта.

Разъём применяется в цепях постоянного, переменного и импульсного тока с рабочей частотой до 3 МГц и напряжением до 850 В. ШР12ПК1ЭШ2 относится к низкочастотным цилиндрическим соединителям нормальных габаритов и рассчитан на объёмный монтаж пайкой.

Конструкция ШР12ПК1ЭШ2

Маркировка ШР12ПК1ЭШ2 указывает на принадлежность изделия к серии цилиндрических штепсельных разъёмов ШР с условным размером корпуса 12. Исполнение ПК характеризует приборную конструкцию с прямым патрубком, а индекс ЭШ связан с применением экранированного кабеля и соответствующим конструктивным исполнением.

Основные особенности разъёма:

• Тип контакта — штырь, то есть вилка

• Количество контактов — 1

• Диаметр контакта — 2,5 мм

• Корпус — металлический

• Изолятор — карболит

• Присоединительная резьба — М16×1,5

• Сочленение частей разъёма — резьбовое

• Поляризация корпуса — одношпоночная

• Монтаж контакта — пайка

• Исполнение — приборное, с прямым патрубком и гайкой для экранированного кабеля.

Резьбовая фиксация снижает риск самопроизвольного рассоединения при вибрациях, перемещении оборудования и механических нагрузках. Одношпоночная поляризация исключает неправильную ориентацию при соединении вилки с ответной частью.

Технические характеристики

Значения тока могут зависеть от конкретной версии изделия, условий теплоотвода, применяемого проводника и требований технической документации. При проектировании цепи следует ориентироваться на паспорт или ТУ конкретной поставки, а также учитывать фактическую температуру, режим нагрузки и количество паек контакта.

Условия эксплуатации

ШР12ПК1ЭШ2 рассчитан на эксплуатацию в условиях, характерных для промышленной, радиоэлектронной и приборной техники. Соединитель может использоваться внутри аппаратуры и на открытых установках при условии дополнительной защиты от попадания пыли и влаги.

Для разъёма указываются следующие параметры внешних воздействий:

• Рабочая температура окружающего воздуха — от −60 °C до +60 °C

• Температурное воздействие с учётом нагрева контактов — до +110 °C

• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц

• Вибрационное ускорение — до 300 м/с²

• Ускорение многократного механического удара — до 350 м/с²

• Ускорение линейной нагрузки — до 2000 м/с²

• Пониженное рабочее давление — до $\mathrm{1,3}\times {10}^{-4}$ 1 , 3 × 1 0 − 4 Па

• Климатическое исполнение — УХЛ.

Такие параметры делают разъём ШР12ПК1ЭШ2 подходящим для оборудования, работающего в условиях вибраций, температурных колебаний и пониженного давления, при соблюдении требований по защите негерметичного корпуса.

Применение в оборудовании

Вилка ШР12ПК1ЭШ2 используется там, где необходим надёжный съёмный силовой или сигнальный контакт с резьбовой фиксацией. Одиночный контакт диаметром 2,5 мм подходит для коммутации отдельных проводников в цепях питания, управления, измерения и передачи импульсных сигналов.

Типичные области применения:

• Электротехнические шкафы и панели управления

• Измерительные приборы и испытательные стенды

• Радиоэлектронная аппаратура

• Блоки питания и силовые цепи

• Промышленные установки и станочное оборудование

• Контрольно-измерительные комплексы

• Аппаратура с экранированными кабелями

• Специальное оборудование, работающее при вибрациях и перепадах температуры

При использовании экранированного кабеля важно обеспечить качественное присоединение экрана к конструктивным элементам разъёма. Это помогает снизить влияние электромагнитных помех, уменьшить паразитные наводки и повысить помехоустойчивость линии.

На что обратить внимание при монтаже

Перед установкой ШР12ПК1ЭШ2 необходимо проверить соответствие вилки ответной розетке по серии, размеру корпуса, числу контактов, сочетанию контактов и конструктивному исполнению. Внешнее сходство цилиндрических разъёмов не гарантирует их электрическую и механическую совместимость.

Для долговечной работы соединения рекомендуется:

• Использовать проводник сечением, соответствующим токовой нагрузке и допустимому монтажу контакта

• Выполнять пайку без перегрева контакта и изолятора

• Не превышать допустимое количество паек, указанное для изделия

• Контролировать качество фиксации гайки и резьбового сочленения

• Исключать натяжение кабеля непосредственно на вывод контакта

• Проверять состояние серебряного покрытия и чистоту контактных поверхностей

• Предусматривать защиту от воды и пыли, поскольку разъём относится к негерметичным исполнениям

ШР12ПК1ЭШ2 сочетает компактный корпус, один мощный контакт, резьбовую фиксацию и возможность применения с экранированным кабелем. Благодаря этим особенностям разъём остаётся востребованным элементом для создания ремонтопригодных, виброустойчивых и надёжных электрических соединений в промышленной и специализированной аппаратуре.
